問題描述
CAD中出現頑固圖層無法用常見方法刪除的問題。
問題原因
原因一:圖層是參照?qǐng)D層。包含以下四種:
圖層0和DEFPOINTS.
當前操作的圖層。
帶對象的圖層(含塊定義匯總的對象的圖層)。
使用外部參照的圖層。
原因二:當一個圖形被局部打開時,該圖層也被視為參照?qǐng)D層。
解決方法一

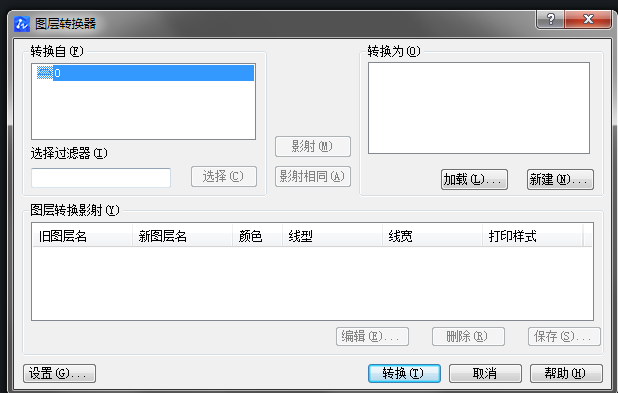

打開CAD命令行,輸入【LAYTRANS】命令,按enter鍵,就可以打開【圖層轉換器】對話框。
點擊【新建】,此時新建了一個圖層【0】層。
回到圖層轉換器對話框,分別在轉換自和轉換為復選框中選擇需要?jiǎng)h除的圖層與【0】層,點擊中間的【映射】按鈕。
最后點擊【轉換】按鈕關閉對話框,即可達到刪除目標圖層的效果。
解決方法二
借用【圖層合并】命令把選定圖層和目標圖層合并,然后刪除以前的圖層。
打開CAD命令行,輸入【LAYMRG】命令,按enter鍵。
此時命令行提示:
命令: LAYMRG 選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]: 選中的圖層: 圖層3
選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]: 選中的圖層: 圖層3 圖層1
選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]:
選擇目標圖層上的對象或 [鍵入(T)/放棄(U)]: ******** 警告 ******** 你將永久地將下列圖層合并到圖層 圖層2 中: 圖層3 圖層1
正在將圖層圖層3 合并到圖層 圖層2 中 在圖層 圖層3 上的所有圖元已被移到圖層 圖層2 上。
正在將圖層圖層1 合并到圖層 圖層2 中 在圖層 圖層1 上的所有圖元已被移到圖層 圖層2 上。
你想繼續嗎? [是(Y)/否(N)] <否>: 按要求操作即可。
