CAD拉長命令快捷鍵是什么?使用【拉長】命令可以拉長或縮短線段以及改變圓弧的圓心角D
調用【拉長】命令的方法如下。

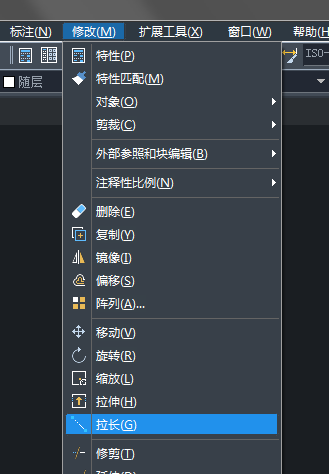

菜單欄:執行【修改】-【拉長】命令,如圖所示。
命令行:在命令行中輸入LENGTHEN/LEN。
功能區:在【默認】選項卡中,單擊【修改】面板中的【拉長】按鈕。
執行該命令后,命令行提示如下
選擇對象或[增量(DE) /百分?jǐn)?shù)(P) /全部(T) /動態(DY)]
命令行主要選項含義如下。
增量:表示以增量方式修改對象的長度,可以直接輸入長度增量來拉長直線或者圓弧,長度 增量為正時表示拉長對象,為負時表示縮短對象。也可以輸入A,通過指定圓弧的包 含角增量來修改圓弧的長度。
百分?jǐn)?shù):通過輸入百分比來改變對象的長度或圓心角大小。百分比的數值以原來長度為參照。
全部:通過輸入對象的總長度來改變對象的長度或角度。
動態:用動態模式拖動對象的一個端點來改變對象的長度或角度。
