CAD部分功能使用技巧2
關于自動追蹤在CAD中的用法大家了解多少？今天我將給大家舉例介紹它的用法。
1.我們先打開CAD軟件，新建一張圖紙，繪制一條40mm的線段。

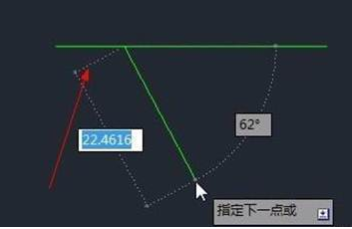

2.一般情況下，我們選擇畫直線，從已畫線段的左端點出發，會有自動追蹤的標記。如圖，箭頭所指的數字是左端點到鼠標的距離。

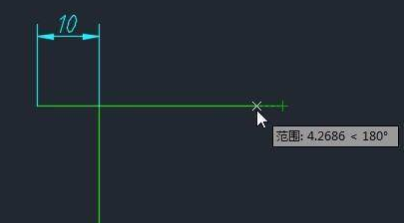

3.這里我們可以直接輸入距離，這樣線段的距離就定了。我以距離為10為例。

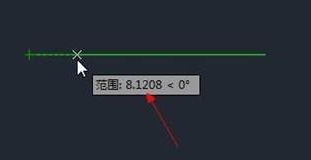

4.但是有時候自動追蹤的功能不能用了，箭頭那里一直顯示坐標，并不顯示距離。無法進行自動追蹤。

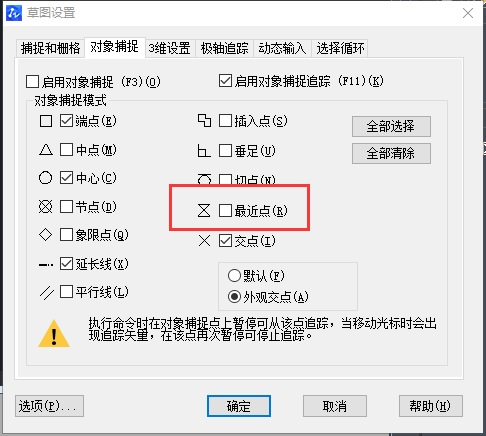

5.要想實現自動追蹤功能，我們需要打開“對象捕捉”對話框，把打勾的“最近點”去勾，這樣就可以了。

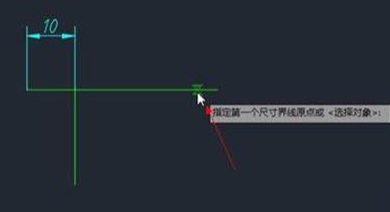

6.顯示效果如下圖。
