CAD如何按照比例縮放五邊形？
在CAD繪圖時，如果我們需要把邊長15的五邊形通過比例因子縮放成邊長30的五邊形，也就是擴大2倍，縮放比例因子=30/15，該怎么去操作？
1.首先，我們打開中望CAD軟件，插入五邊形。

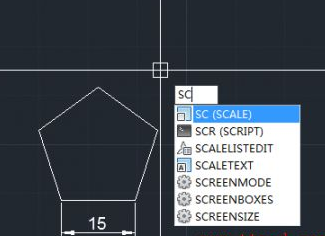

2.我們在命令行輸入SC后回車。

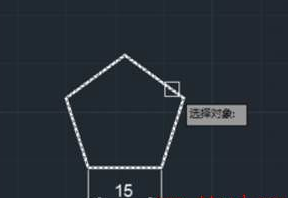

3.選擇需要縮放的五邊形對象。

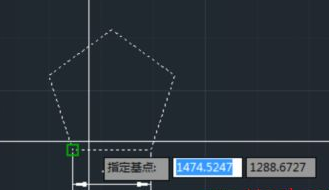

4.我們需要指定縮放基點，這里選擇五邊形左下角的端點。
5.指定比例因子，這里輸入30/15，然后回車。
6.這樣就根據比例縮放完成了！
