如何用CAD設計一個小臺階?

今天要給大家介紹一個繪制臺階的技巧,希望能幫助到大家!

1.首先,我們需要打開中望CAD軟件。

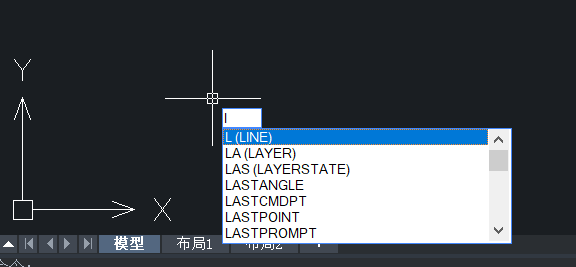

2.我們?cè)诶L圖區域輸入“L”命令來繪制直線。


3.在這里要定義一下臺階的寬和高,設寬為40cm,高為30cm。

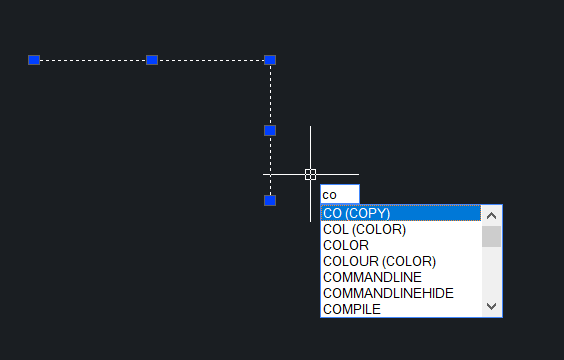

4.然后,我們使用“co”復制命令,以橫線左邊點為捕捉點進行復制,豎線下邊點進行自動捕捉粘貼。

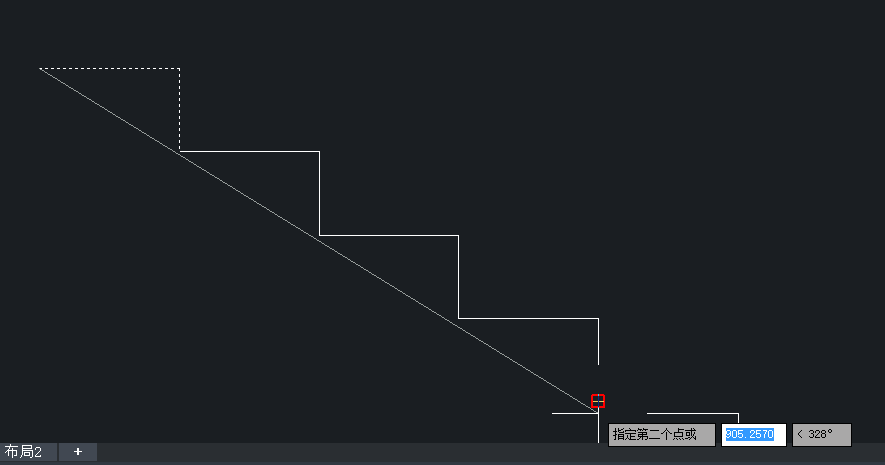

5.過程效果如下圖:

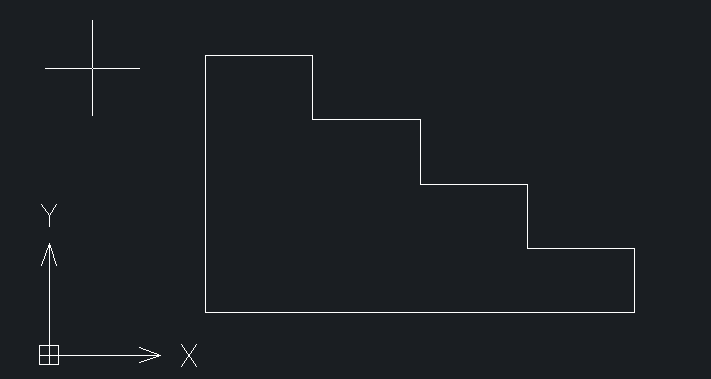

6.完成之后的效果圖如下:
