CAD如何刪除重復線?
我們?cè)谟肅AD繪圖時,線條重復,不細看是看不出的,但是在繪圖中,我們難免會畫多線條,那我們?cè)撛趺慈h除呢?

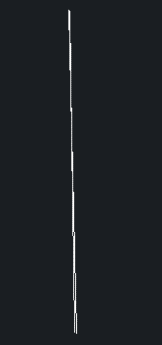

1.首先,我們打開中望CAD軟件,以下圖為例刪除重復線。

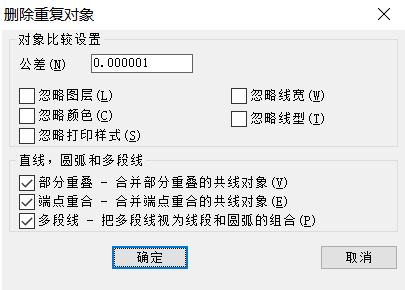

2.輸入“overkill”命令,回車。就會彈出“刪除重復線”的對話框。
3.如果我們單擊確定這時會發現把兩條直線識別出來了,但沒有刪除是怎么回事?

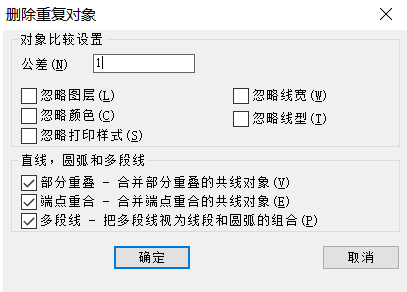

4.這就是精度問題啦!我們眼睛看到的是重復的線段,電腦識別出來就會是兩條不一樣的線段,我們只需要把公差調大就可以了。
5.這樣重復線就刪除了。
