CAD差集命令怎么用?
CAD模型進行差集操作有什么方法呢?
1.首先,我們打開CAD軟件。

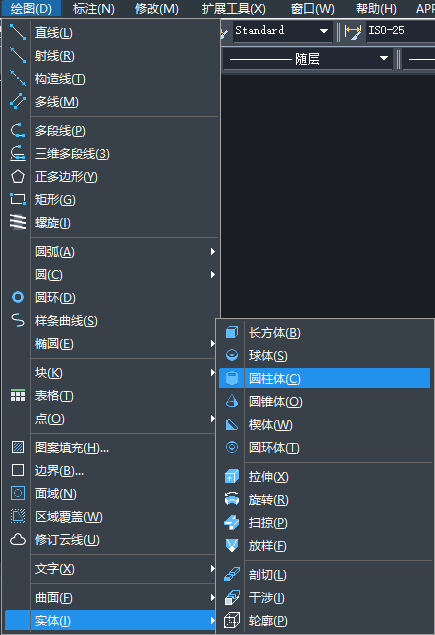

2.我們在界面欄點擊【繪圖】點擊【實體】再點擊【圓柱體】。

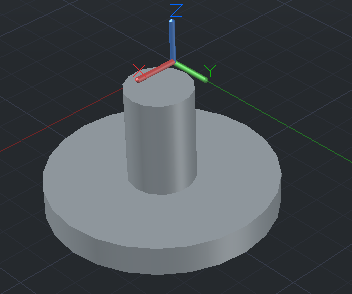

3.繪制兩個相互疊加的圓柱如下圖所示:

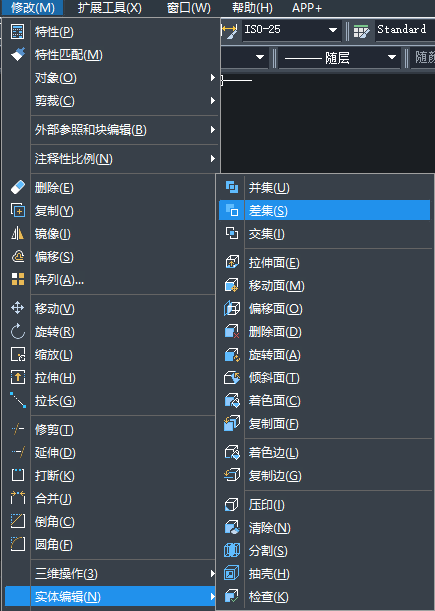

4.我們點擊【修改】點擊【實體編輯】再點擊【差集】。

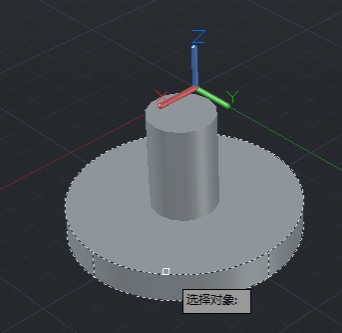

5.我們用鼠標左鍵在繪圖區選擇要從中減去的實體對象,底部大圓盤中減去圓柱。

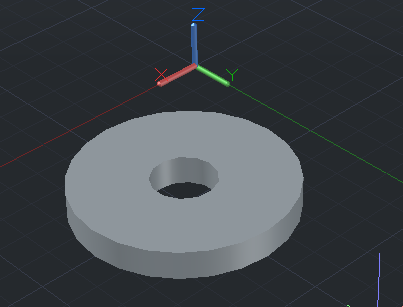

6.擇好后再選擇要減去的對象(長圓柱),再按下回車,最終差集效果如下圖:
