CAD等分弧線有什么技巧?

在CAD繪制設計圖時,為了找到圓弧或者弧線的等分點,然后進行等分劃線、打斷等操作,我們是需要用到一些技巧的,本文為大家介紹一些技巧。

1.首先,我們打開CAD軟件

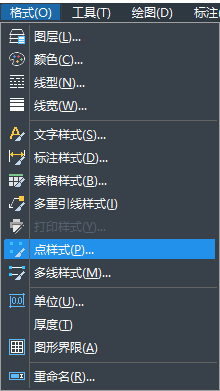

2.我們點擊“格式”點擊“點樣式”。

CAD等分弧線有什么技巧?

3.在彈出的對話框里,選擇點樣式里面的標記點樣式 。

CAD等分弧線有什么技巧?

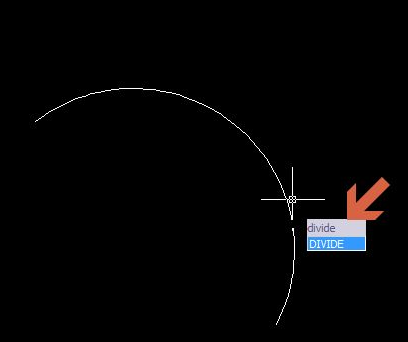

4.我們輸入“divide”命令,對弧線進行等分。

CAD等分弧線有什么技巧?

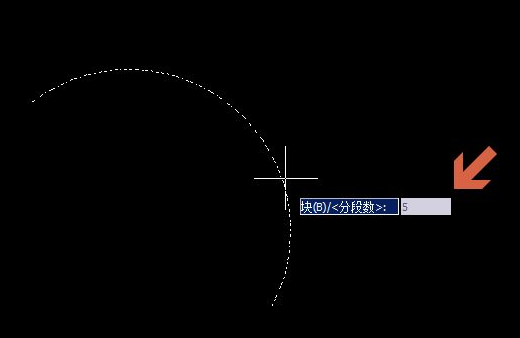

5.輸入需要等分幾份,點擊確定。

CAD等分弧線有什么技巧?

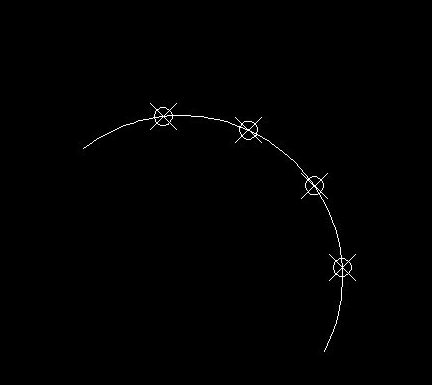

6.這樣需要的等分點就出來了,其他圖形等分操作都是一樣的。

CAD等分弧線有什么技巧?
