CAD如何快速知道圖紙中的塊數量及形狀?

CAD設計圖是由許多塊組成的,我們?nèi)绾文芸焖僦牢覀冇玫膲K的數量和形狀?有的CAD版本有設計中心可以直接看,但是有些又沒有,本文件給大家介紹幾種方法,希望能幫助到大家!

第一種:是查看圖形之中所有塊的數量。我們可以直接“ctrl+A”全選圖形,然后在屬性欄中就可以看到,全部下面顯示有幾個圖形,下拉菜單中直接可以看到有幾個圖塊。如果沒有屬性欄,中望CAD是“ctrl+1”彈出。

CAD如何快速知道圖紙中的塊數量及形狀?

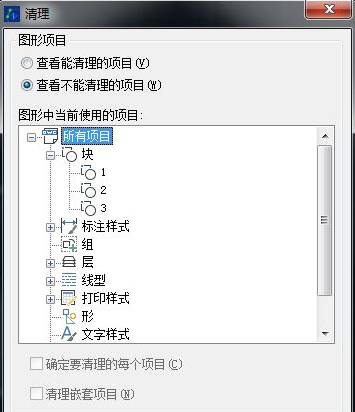

第二種:是輸入清理命令符“pu”進入清理面板,不僅可以切換查看有幾個圖塊,還可以看到那些可以清理。

CAD如何快速知道圖紙中的塊數量及形狀?

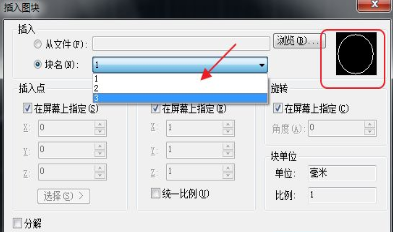

第三種:是最實用的也是最常用的。我們可以使用CAD的插入命令“I(insert)”。這時,面板會提示從文件還是塊名。我們可以點擊塊名,下拉菜單不僅有名字,右邊還有預覽區域,可以直接看到塊的形狀。所以這個命令對于我們來說是最實用的了。

CAD如何快速知道圖紙中的塊數量及形狀?
