CAD如何選擇性粘貼

1.命令格式

命令行：Pastespec (PA)

CAD如何選擇性粘貼

菜  單：[編輯]→[選擇性粘貼(S)]

CAD如何選擇性粘貼

復制剪貼板上的數據將其插入到圖形文件中，并設置復制后的數據格式。


2.操作步驟

用Pastespec命令將Excel 表格以中望CAD實體對象插入，具體操作步驟如下：


1）啟動Microsoft Excel程序，創建一個電子表格。將其內容復制到Windows的“剪切板”中。

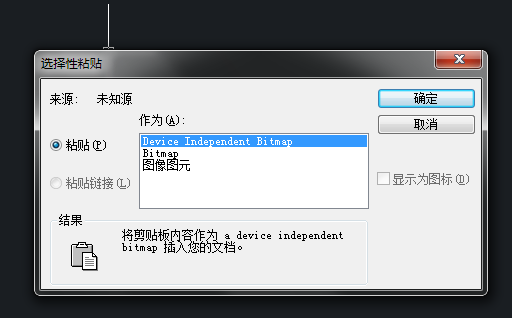

2）打開中望CAD，點擊“編輯”菜單下的“選擇性粘貼”項，系統彈出如圖12-4對話框。

3）選擇ZWCAD Entities項，然后點擊【確定】按鈕，被復制對象將以中望CAD實體的狀態復制到中望CAD中。



其中各選項含義和功能說明如下：

來源：顯示剪貼板上復制的內容的來源文件名稱。

粘貼：將剪貼板上的內容作為內嵌對象插入到當前圖形文件中。

粘貼鏈接：將剪貼板上的內容粘貼到當前圖形文件中，若復制的內容支持 OLE 鏈接，在粘貼后，系統將在當前圖形文件中創建與原文件的鏈接。

作為：選擇一種格式，將剪貼板上的內容作為此格式，粘貼到當前圖形中。選擇的每種格式的含義，都將在“結果”區域中顯示提示。

結果：提示用戶當前選中的內容會以什么形式被復制到中望CAD中。

顯示為圖標：勾選此項，復制到當前圖形文件的即為應用程序圖標的圖片而不是數據。雙擊該圖標即可查看并編輯數據。同時可更改顯示的圖標。選擇“更改圖標”，開啟“更改圖標”對話框。



3.注意@

用戶也可以在其他程序中，使用選擇性粘貼功能嵌入中望CAD圖形。
