“LE”命令在CAD中的作用20
“LE”命令是引線管理器命令，在該命令下，可以繪制一個帶箭頭的引線，在添加文字標注中我們也需要用到它。
1.首先，我們打開CAD軟件。
2.輸入快捷鍵LE，回車。
3.然后根據提示指定第一個引線點，回車，這個操作需要判斷是否需要引線。

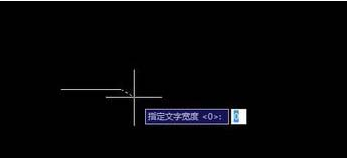

4.然后輸入文字寬度。

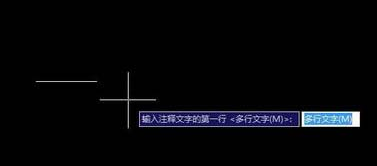

5.選擇是否為多行文字，這個需要根據輸入的標注內容有多少來選擇，然后回車。
6.接著就可以打開文字格式的小框，這時候也可以在引線后面直接輸入標注內容。選擇內容后，還可以修改標注內容的字體、大小和顏色等信息。
7.全部完成后點擊確定。如果想繼續修改則可以直接右鍵選擇編輯多行文字進行再次編輯。
