CAD折彎標注和折彎線性標注的使用方法
我們?cè)谑褂肅AD時，折彎標注和折彎線性標注在中望CAD中該怎么去實現？有什么使用方法？
1.折彎標注
折彎標注就是可以在標注線上添加折彎，方便大半徑圓弧的標注。我們也可以通過點擊“標注”再點擊“折彎打開”（也可在命令行中輸入DIMJOGGED調出）。
這里首先，我們要選擇圓弧，指定替代圓心的位置，然后指定尺寸線，即半徑標注文字的位置，然后確定折彎的位置。實例標注如下所示：
2.線性折彎標注

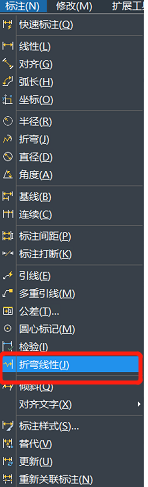

線性折彎標注則針對特別狹長的圖形，可以將圖形從中間折斷并進行標注。但與折彎標注不同的是，它不能直接進行標注而只是在已標注的線性標注上添加一個折彎。在菜單欄上找到標注-折彎線性標注，打開（命令是DIMJOGLINE）
標注完之后的效果圖如下：
