CAD繪制手柄步驟

繪制手柄方法步驟大家了解多少呢?下面我來說說我的繪制方法及步驟。

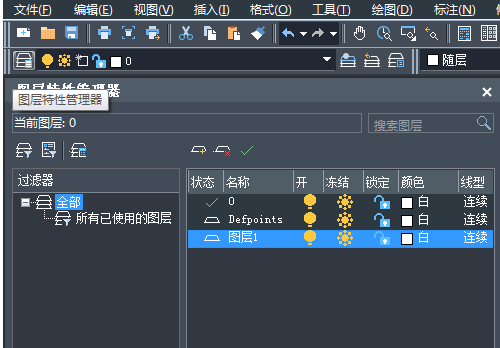

1. 首先,我們打開CAD軟件,調整好圖層特性。



CAD繪制手柄步驟

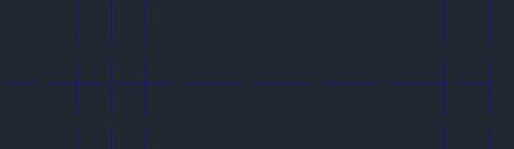

2.繪制水平中心線120mm,豎直50中心線mm,將豎直中心線分別向左向右偏移7.5個單位,向右偏移82.5個單位,將最右的中心線向左偏移10個單位。

CAD繪制手柄步驟

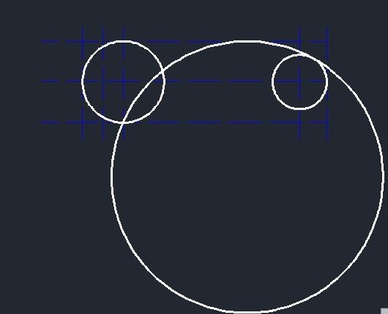

3. 繪制2個半徑分別為15和10的圓,將水平中心線上下偏移15個單位,使用相切相切半徑繪制圓,半徑為15mm。



CAD繪制手柄步驟

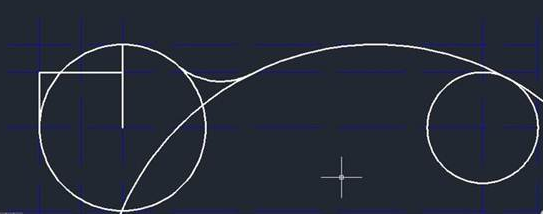

4. 繪制圓角,半徑為12mm的圓角,將水平中心線向上偏移10個單位,繪制3條實線,如下圖所示。



CAD繪制手柄步驟

5. 繪制半徑為5的圓,在中心線的交點處,修剪左邊圓部分的線條修,剪右邊圓部分的線條,與上一步一樣,使用修剪工具。

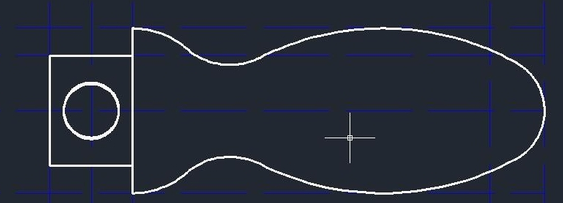

6. 鏡像所畫的線條,就變成一個手柄刪,除多余的線條就,完成了手柄的繪制操作。

CAD繪制手柄步驟
