CAD中相貫線的畫法
相貫線的畫法小伙伴們知道多少呢?相貫線的畫法有很多種,有復雜的,也有簡單的,本文也給小伙伴們介紹一些相貫線的簡單畫法。

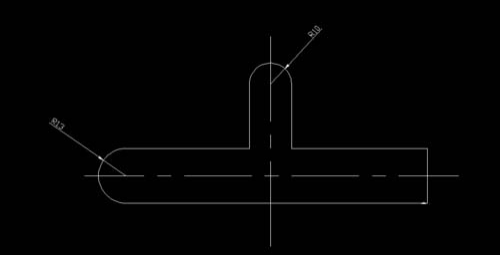

1. 呃…我們以“一個長度10為半徑和一個長度13為半徑的流道相交”作為例子吧!

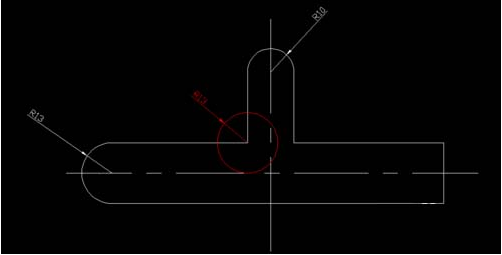

2. 以長度13的半徑為半徑,再以長度為10的半徑與13的半徑相交的左側的交點為圓心畫一個圓先

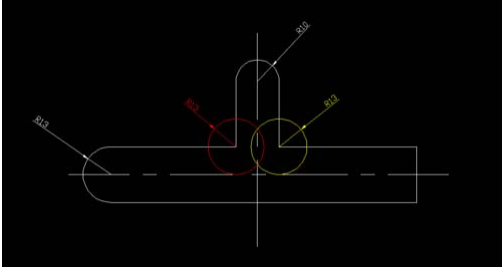

3. 然后,再以長度13的半徑為半徑,再以長度為10的半徑與13的半徑相交的右側的交點為圓心畫一個圓

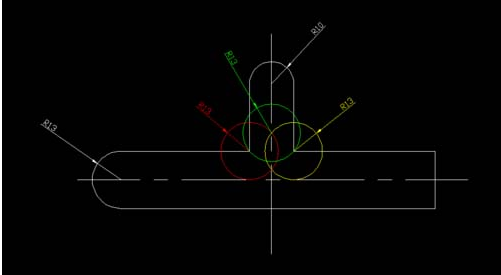

4. 之后,以上面畫的兩個圓的交點為圓心,以長度13的半徑畫出第三個圓,如下圖綠色的圓:

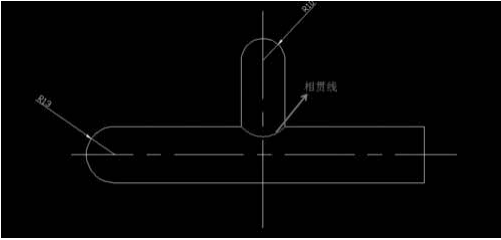

5. 刪除多余的線條,綠色圓的弧線就是相貫線啦!
