CAD多線段命令與微波隔離器的繪制

多線段命令的使用操作步驟不知道大家了解多少,本文是我給大家講解的一些步驟!

1. 第一步,先打開中望CAD軟件

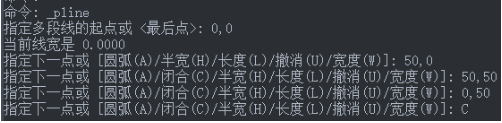

2. 第二步,選擇界面“繪圖”找到“多線段”命令,然后開始繪制微波隔離器的外框,操作如下圖:

用CAD多線段命令與微波隔離器的繪制

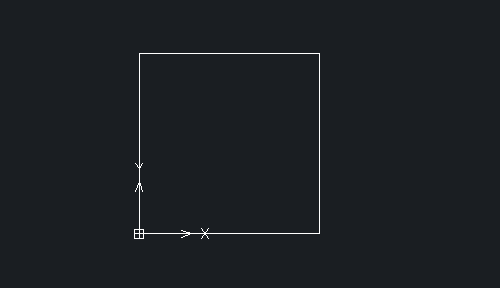

3. 下圖是外框圖:

用CAD多線段命令與微波隔離器的繪制

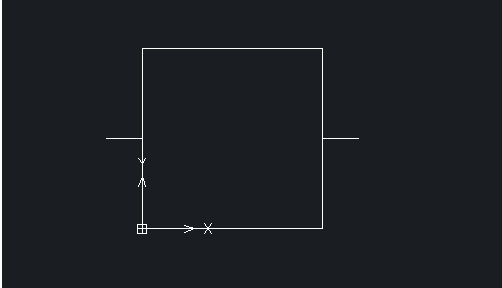

4. 第三步,在界面“繪圖”找到“直線”命令,將坐標繪制為{(-10,25),(0,25),跟(50,25),(60,25)}兩條直線

用CAD多線段命令與微波隔離器的繪制

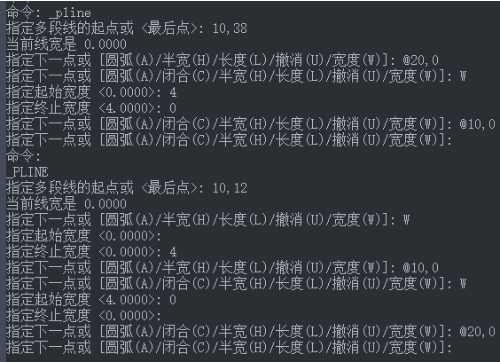

5. 第四步, 找到“多線段”命令,在繪圖區繪制箭頭,操作如下圖:

用CAD多線段命令與微波隔離器的繪制

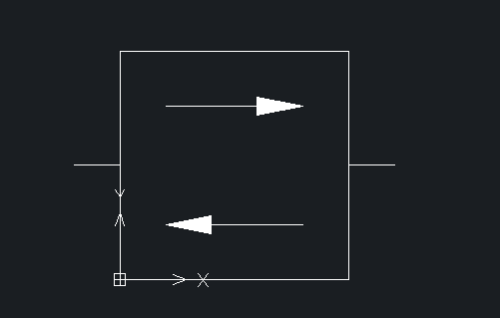

6. 箭頭繪制完成圖:

用CAD多線段命令與微波隔離器的繪制

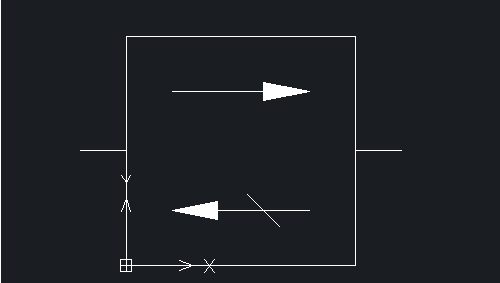

7. 第五步,打開“直線”命令,將坐標繪制為{(26.5,15.5),(33.5,8.5)}斜直線,這樣CAD微波隔離器就繪制完成啦!

用CAD多線段命令與微波隔離器的繪制
