CAD作為一項制圖軟件,想要掌握它最好的方法就是多實操多練習啦,多動手才能掌握得更好哦!下面就來學習下怎么用CAD繪制立體羽毛球吧。

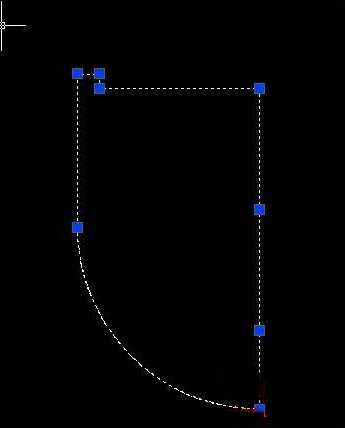

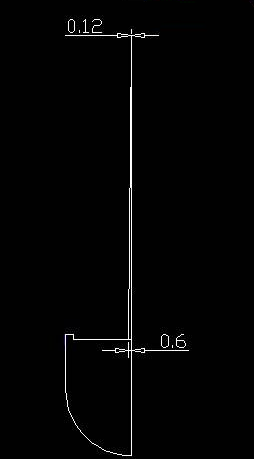

1.打開CAD軟件,先繪制一個如下的旋轉面。

怎么用CAD繪制立體羽毛球?

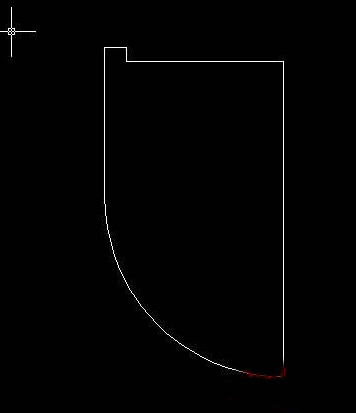

2在左側工具欄中選擇面域,選擇上面的旋轉面創建面域。

怎么用CAD繪制立體羽毛球?

3.如圖利用下面大下面小的直角矩形繪制羽毛桿的旋轉面。

怎么用CAD繪制立體羽毛球?

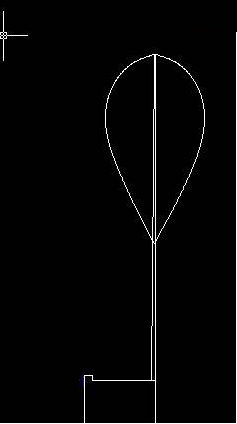

4.運用spline樣條線繪制出羽毛的形狀,并創建面域。

怎么用CAD繪制立體羽毛球?

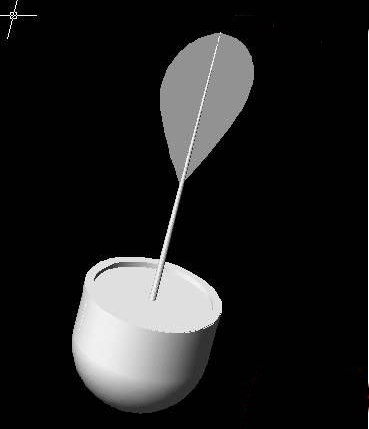

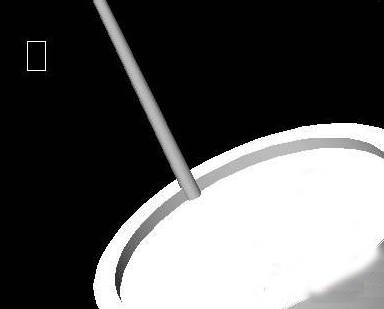

5.選擇所有的需要旋轉面執行旋轉命令。EXT拉伸羽毛邊,厚度可以自行選擇。

怎么用CAD繪制立體羽毛球?

怎么用CAD繪制立體羽毛球?

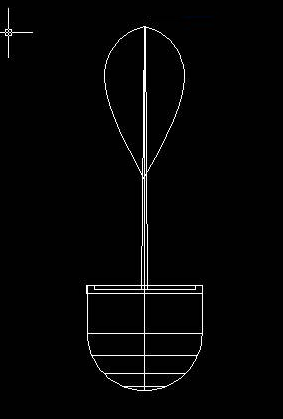

6.如上,此時羽毛桿位于中間的位置,需要利用偏移工具對其位置進行調整,將其移動到邊緣位置。

怎么用CAD繪制立體羽毛球?

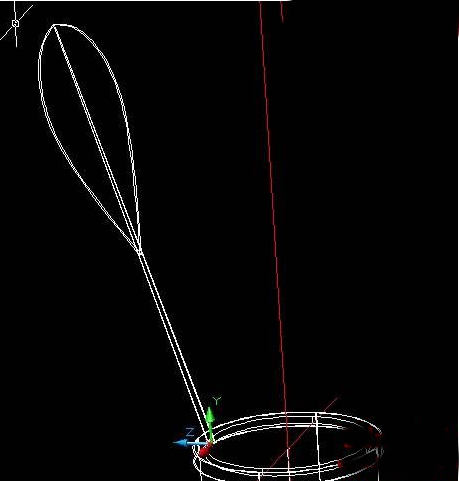

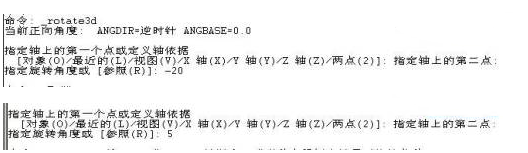

7.新建坐標USA,移動坐標到圓桿中心,執行rotate3d進行三維旋轉,以圓桿中心點為指定基點,捕捉X軸上兩點,輸入旋轉角度;再次執行三維旋轉,仍以圓桿中心點為指定基點,捕捉Y軸上的兩點,設置旋轉角度為5.

怎么用CAD繪制立體羽毛球?

怎么用CAD繪制立體羽毛球?

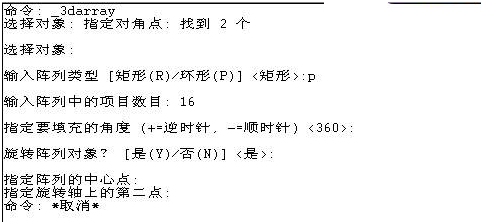

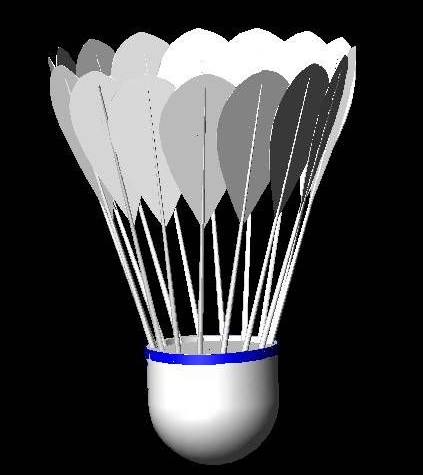

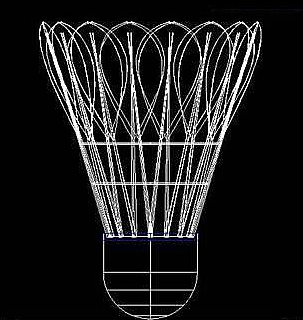

8. 對其進行三維陳列,在命令行輸入3darray命令,以頂部的中軸線為軸,數量設置為16個,進行360°環形陳列,再進行渲染就可得到最終效果。
