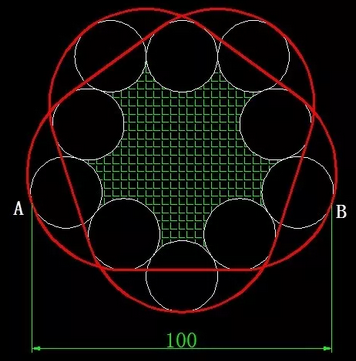

CAD在計算圖形的面積的時候非常方便,但是如果碰到下面這種復雜圖形求陰影面積又該怎么辦呢?
對于這種復雜的組合幾何圖形,我們可以先研究下它們的畫法,在這個過程中問題會迎刃而解哦~

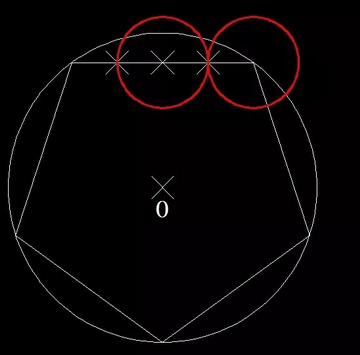

1.先畫一個任意大小的圓,在其內部畫一個內接五邊形;任意選取內接五邊形一邊(這里選取上面的邊進行操作)做四等分,以五邊形右上頂點作為圓心,以四分之一長為半徑作圓;以五邊形上邊的第二個四等分點為圓心,四分之一邊長為半徑再作一個圓。
以大圓內的O點為中心點,N為5,環形陣列兩小圓。
2.刪除上面為了便于操作而繪制的輔助圓和五邊形。
3.畫直線相切于圓1、圓2;再做圓2與圓3、圓3與圓4的切線,修剪成圓弧;將O作為中心點,N=5,對直線和修剪后的圓弧進行環形陣列。

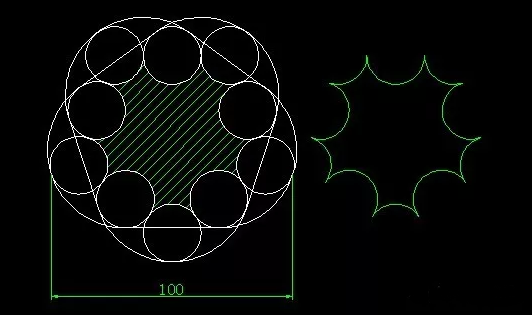

4.以AB兩點之間的距離為參照距離,等同于原圖中的100,對圖形進行整體縮放;求得陰影部分面積300.1193.
是不是很厲害呢?動手檢驗一下吧!
