CAD如何附著并縮放圖像
CAD的IMAGE指令，即啟動選擇圖像文件”的對話框，能夠?qū)⒍喾N格式的圖像附加到圖形中，或?qū)⑵鋸膱D形中分解出來。那大家知道附著并縮放圖像的具體方法步驟嗎？
接下來，就讓小編給大家講解一下附著并縮放圖像的方法吧
1、首先，大家打開中望CAD軟件

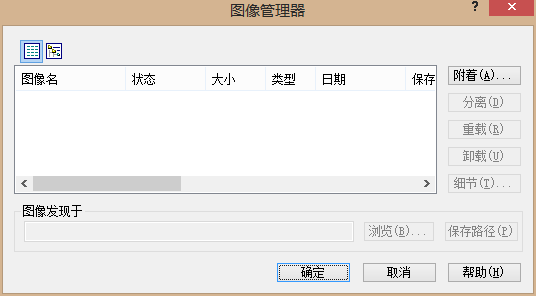

2、點擊界面菜單欄上的“插入”-“圖像管理器”-“附著”選項或者直接在命令行輸入 IMAGE 后按下回車鍵，開啟“圖像管理器”對話框

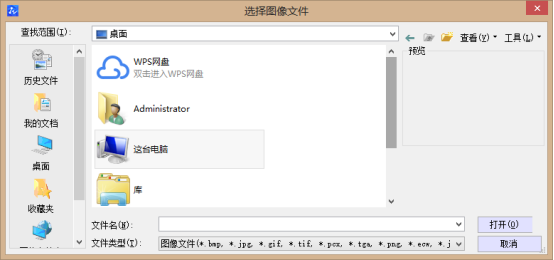

3、系統打開的“選擇圖像文件”對話框中，我們選擇我們所要附著到當前圖形中的圖像文件，再點擊“打開”按鈕

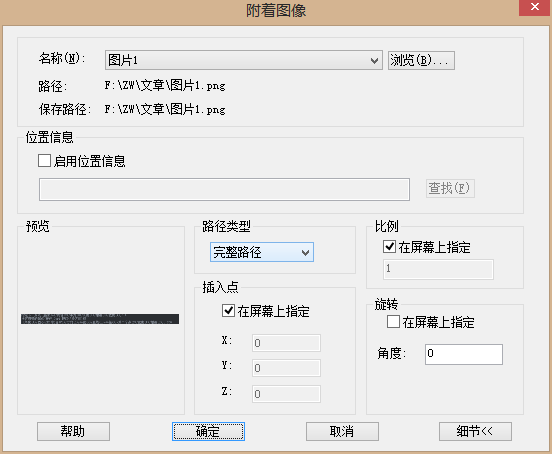

4、CAD軟件系統會打開“附著圖像”的對話框，我們勾選上“在屏幕上指定”的復選框，再任意點擊界面一處插入點，調整縮放的比例以及旋轉的角度即可。最后，點擊“確定”按鈕，就成功附著并縮放圖像了
