本節我們學習如何在CAD中繪制牙膏殼的三維實體。下面是具體的操作步驟：

1、 首先，大家打開中望CAD軟件

2、 在命令窗口依次輸入SURFTAB1和SURFTAB2,設置曲面的線框密度為20

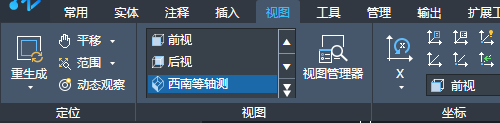

3、 點擊【視圖】-【西南等軸測】，將視圖模式切換到西南等軸測

4、 點擊【繪圖】-【直線】按鈕，繪制一條端點坐標為{（-10，0），（10，0）}的直線

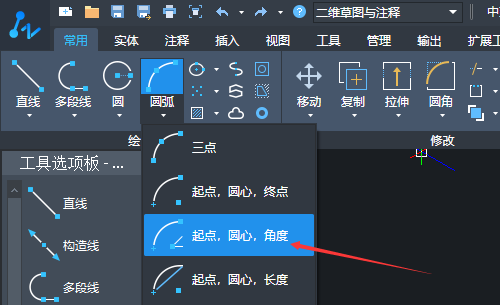

5、 點擊【常用】選項板中的【圓弧】-【起點、圓心、角度】按鈕，啟動圓弧命令

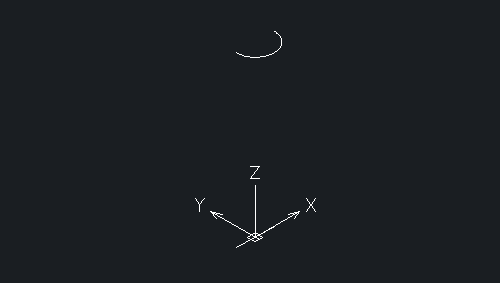

6、 繪制圓心坐標為（0，0，90），起點為（@-10，0），角度為180度的圓弧，繪制完成如下：

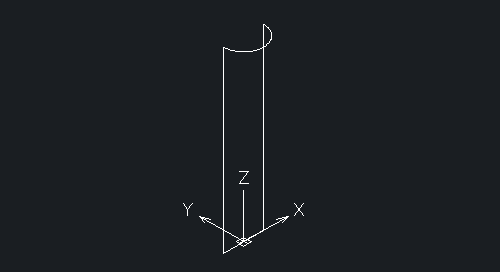

7、 點擊【繪圖】-【直線】按鈕，連接直線和圓弧的兩側端點，如下圖所示：

8、 在命令窗口輸入EDGESURF，執行邊界曲線命令，命令窗口顯示和操作如下：

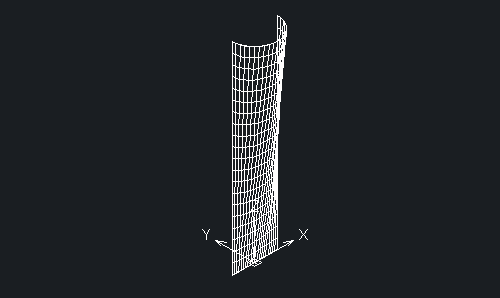

9、 上述命令結束后得到下圖：

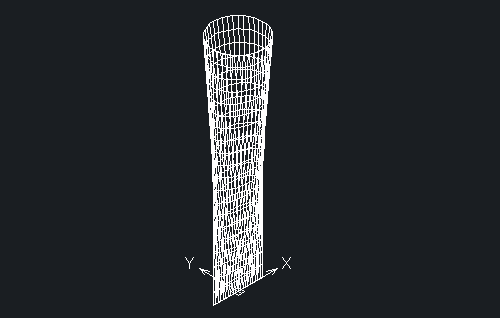

10、 點擊【工具選項板】中【鏡像】按鈕，將上一步創建的曲面以步驟3繪制的水平直線為鏡像線進行鏡像，得到下圖：

11、 點擊【繪圖】-【圓】按鈕，繪制一個圓心坐標為（0，0，90），半徑為10的圓；再次執行【圓】命令，繪制一個圓心坐標為（0，0，93），半徑為5的圓

12、 在命令窗口輸入RULESURF，依次選擇上一步繪制的圓為對象創建直紋曲面，命令窗口的顯示操作如下：

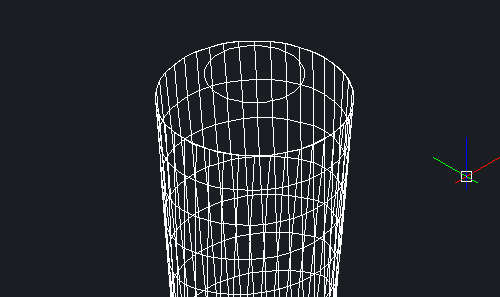

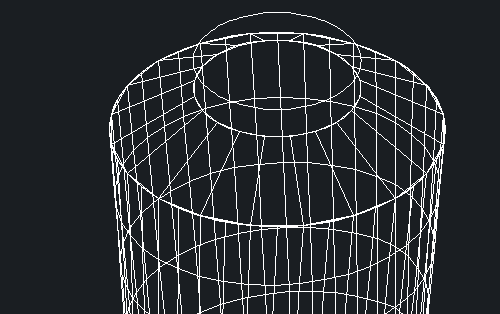

13、 得到下圖：

14、 點擊【繪圖】-【圓】按鈕，繪制一個圓心坐標為（0，0，95），半徑為5的圓

15、 在命令窗口輸入RULESURF，命令窗口的顯示操作如下：

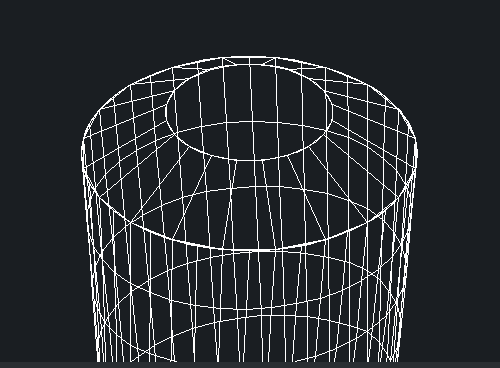

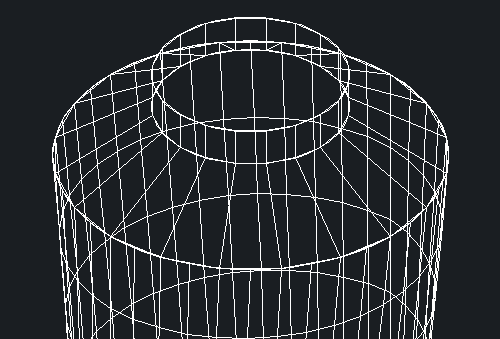

16、 得到下圖：

17、 在命令窗口輸入PLANESURF，命令窗口顯示操作如下：

18、 執行上述操作后，得到下圖：

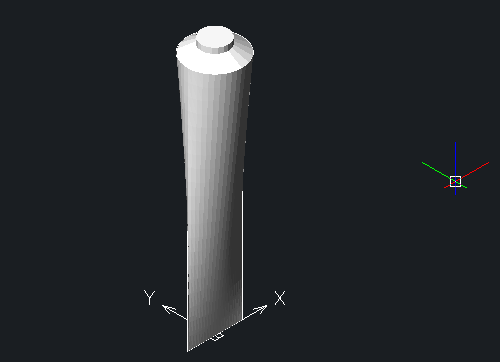

19、 在CAD中將視覺樣式切換為平面著色，效果如圖：
