今天小編來介紹一下怎么在三維環境下繪制花盆。下面請看具體的操作步驟:
1、 首先,大家打開中望CAD軟件

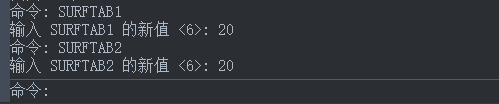

2、 在命令欄輸入SURFTAB1和SURFTAB2,設置曲面的線框密度為20

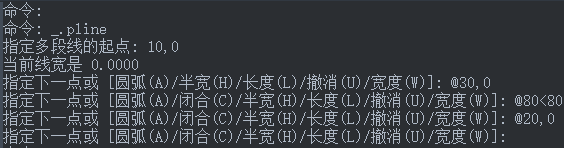

3、 點擊【繪圖】-【多線段】按鈕,繪制花盆的輪廓線,命令欄顯示操作如下:

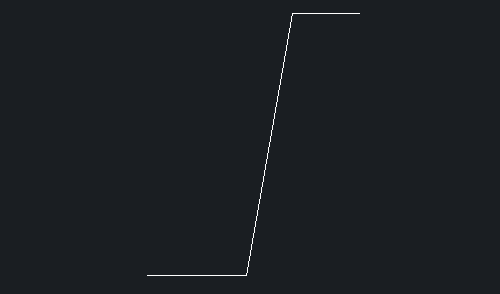

4、 繪制的多線段如圖所示

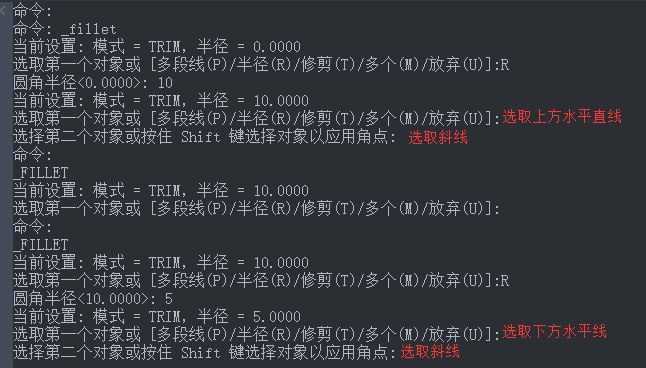

5、 點擊【修改】-【圓角】命令,對花盆輪廓線進行圓角處理,命令欄顯示操作如下:
6、 點擊【繪圖】-【直線】按鈕,以坐標原點為起點,繪制一條長度合適的豎直直線

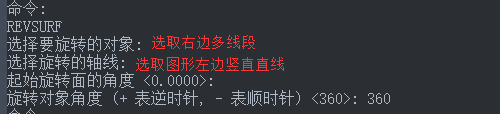

7、 在命令欄輸入RESURF,執行旋轉網格命令,命令欄顯示操作如下:

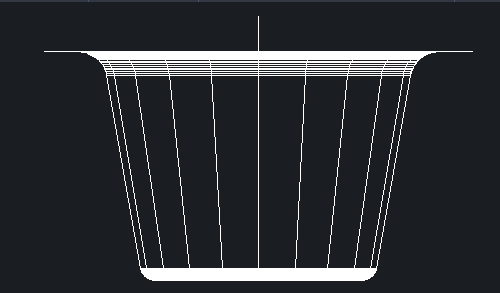

8、 在 CAD中執行上述操作后得到下圖:

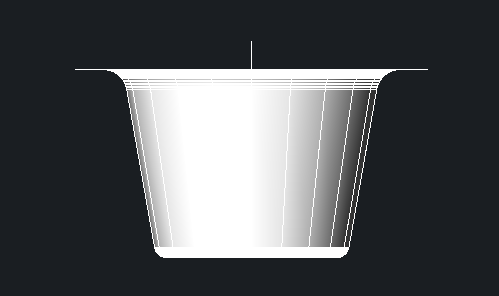

9、 將視覺樣式切換為帶邊框體著色,效果如圖:
