在CAD的使用過程中，需要經常給一些邊進行倒角、圓角的命令操，那大家知道如何標注圖形的圓角嗎？
今天，小編就來給大家簡單介紹一下標注圓角的方法步驟

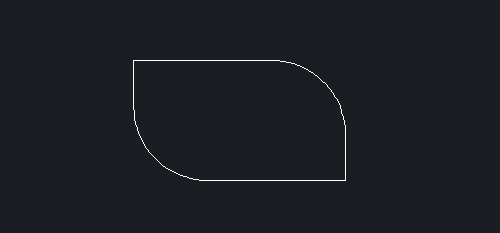

1、首先，大家打開中望CAD軟件，打開需要進行操作的文件

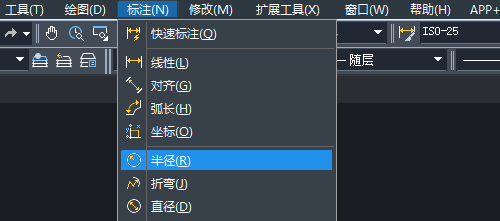

2、我們點擊CAD軟件界面上方的“標注”選項里面的“半徑”選項或者直接在系統的命令行中輸入DIMRADIUS指令，按下空格鍵確認

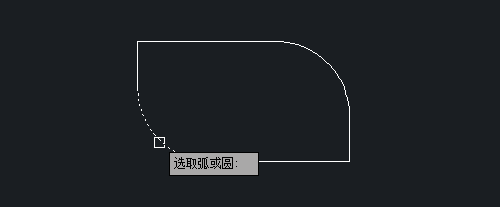

3、根據命令行出現的指示完成操作，選取弧或者圓，這里我們選定需要進行標注的圓角

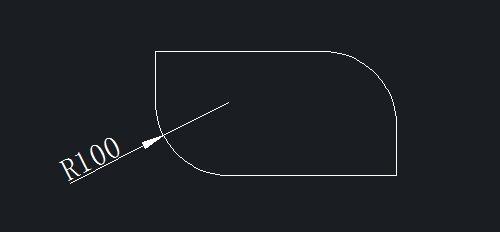

4、根據命令行出現的指示指定尺寸線的位置即可，執行結果如下圖所示。這樣，我們的圓角標注就完成了
