在使用CAD繪制圓弧的時候，怎么才能計算出圓弧的弧長呢？

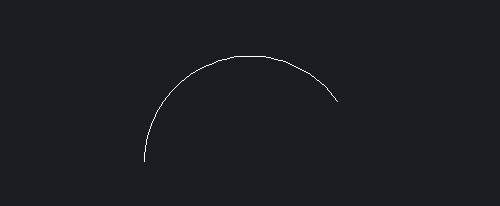

以下圖圓弧為例，小編給大家介紹一下計算圓弧弧長的多種方法
首先，大家打開中望CAD軟件
方法一

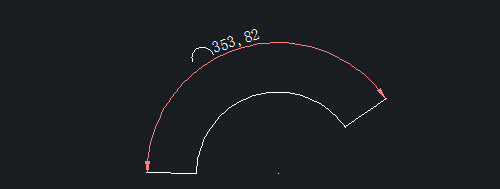

直接對圓弧進行弧長標注跟角度標注，這是最常用的方法

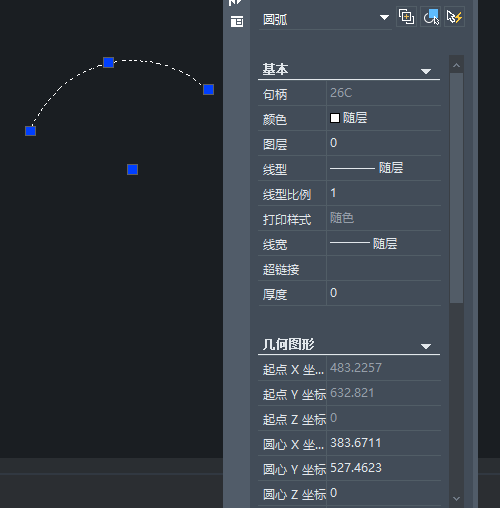

方法二 選中圓弧，再點擊ctrl+1的組合鍵，打開特性面板，也能得到相應的參數內容
方法三 選中圓弧，在CAD軟件的命令行中輸入AREA指令，再輸入O選項，根據命令行出現的指示完成相應的操作，可以得到如下圖所示的參數

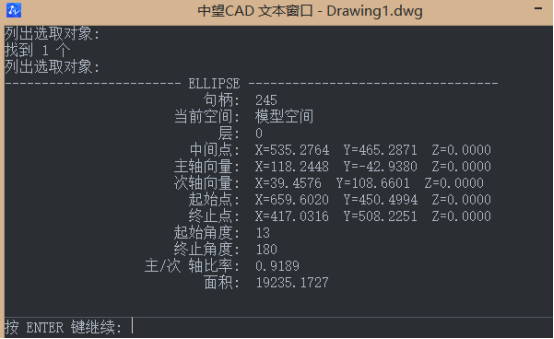

方法四 選中圓弧，再在命令行中輸入LIST指令，能夠得到如下圖所示的參數圖

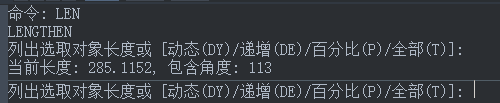

方法五 選中圓弧，在命令行中輸入LENGTHEN指令，按下空格鍵，可以得到如下圖所示的參數
