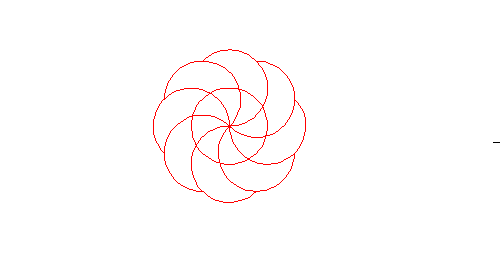

在CAD軟件中,陣列有兩種,矩形陣列和環形陣列,今天我們就運用環形陣列繪制如下圖形。
1、 首先,大家打開中望CAD軟件

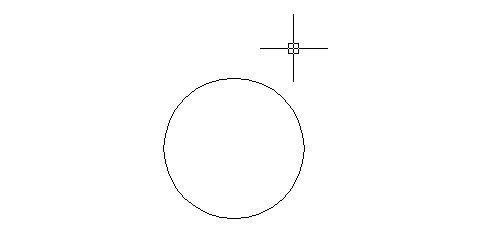

2、 點擊【繪圖】-【圓】按鈕,啟動圓命令,在繪圖區域任一點確定為圓心,繪制一個直徑為35的圓

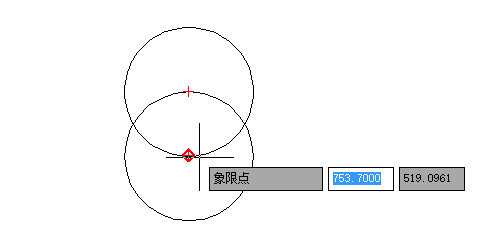

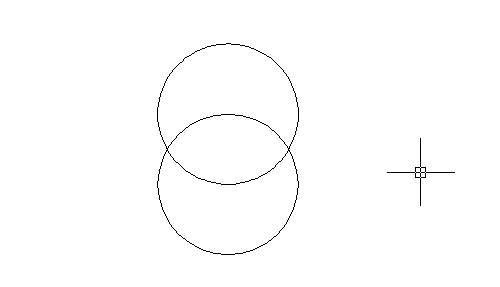

3、 選取圓為對象,點擊【修改】-【復制】按鈕,利用對象捕捉功能捕捉圓的下端點為基點,復制一個圓到圓的中心

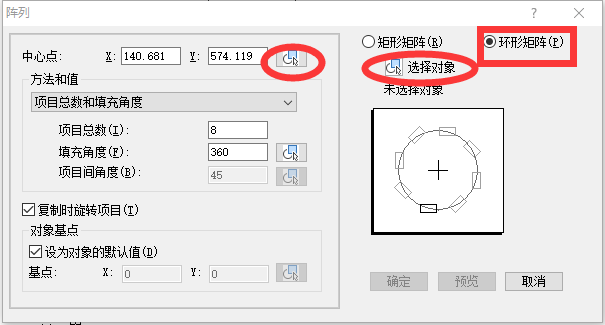

4、 在命令欄輸入ARRAY命令,系統彈出如圖所示的“陣列”對話框

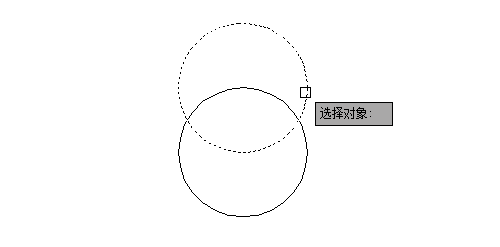

5、 點擊【選擇對象】按鈕,此時對話框暫時關閉,在繪圖區域選取復制的圓為對象
6、 此時回到對話框,點擊中心點按鈕,選取圓心為中心點

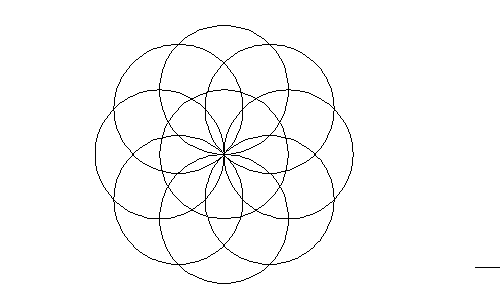

7、 選取項目總數為8個,點擊確定按鈕,即可得到如下圖形

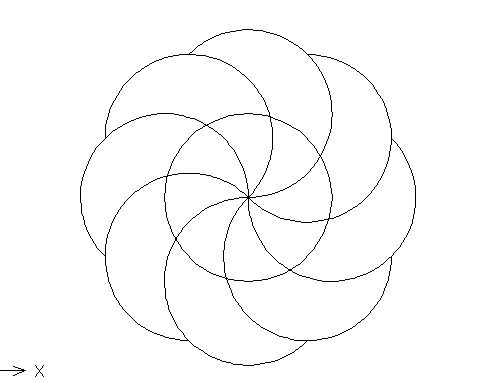

8、 然后使用分解命令(X)將圖形打散,然后點擊【修改】-【修剪】命令,去掉多余的線段,即可在CAD中繪制得到下圖
