在CAD的繪圖過程中，很容易使一些重復的對象疊加到一塊，那大家知道如何刪除這些重復的圖形嗎？
今天，小編就來給大家介紹一下如何快速刪除重疊的對象

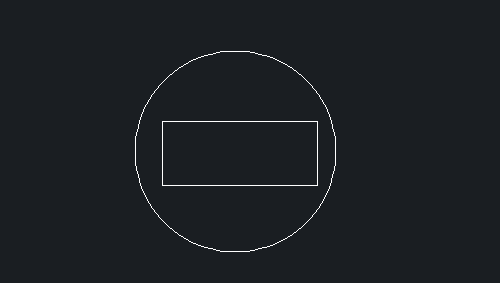

1、首先，大家先打開中望CAD軟件，打開所需要進行刪除重疊對象操作的圖紙文件

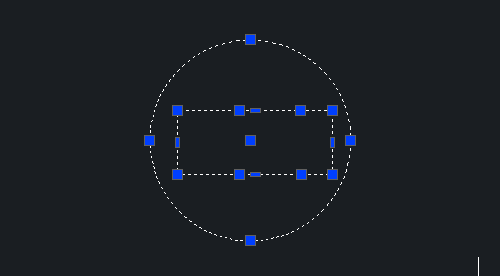

2、使用鼠標選中需要進行刪除重疊對象的圖形，我們可以發現，矩形圖形中的夾點排列較為雜亂，表明此圖中有多條選段重合在一起
3、在CAD軟件的命令行中輸入OVERKILL指令，按回車鍵確認。命令行的指示如下圖所示

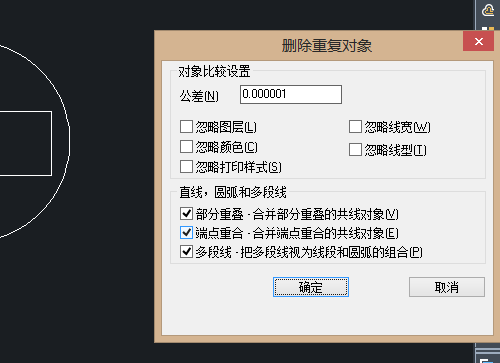

4、在彈出來的“刪除重復對象”對話框中，我們選擇相應的選項，再按“確定”按鈕

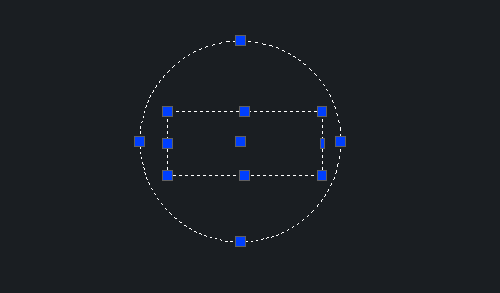

5、這樣，就能夠刪除重復的對象了
