在CAD的使用過程中，對象編組的功能在于將多個獨立的對象制作成為一個整體，只要選擇了編組中的其中一個對象，就能選中所有的圖形對象。那大家是否知道對象編組的使用方法呢？

接下來，就由小編給大家講解一下如何使用對象編組的命令

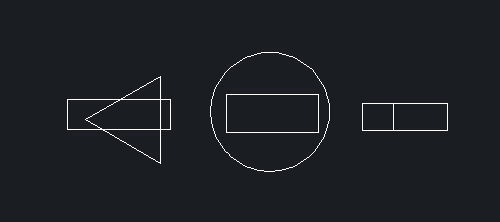

1、首先，大家先打開中望CAD軟件，打開所需要進行編組的圖紙文件


2、使用鼠標選中所有對象

3、在命令行中輸入GROUP指令，按空格鍵確認

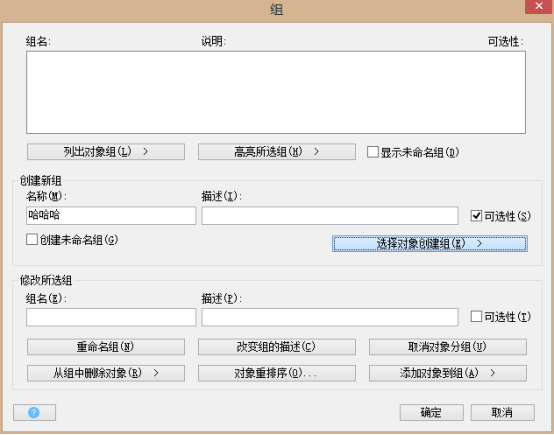

4、CAD軟件系統會自動彈出“組”對話框，我們?cè)凇皠?chuàng)建新組”選項下面輸入名稱，再點擊“選擇對象創建組”的選項


5、選定編組的對象之后，按空格鍵確認，再在“組”對話框中按“確定”按鈕

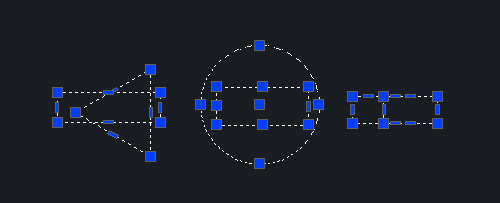

6、這樣，我們進行編組的對象就成為了一個整體了，任意點擊圖形中的一點，都會選中所有對象，進行整體移動的時候十分便利
