本節承接前面兩節的內容,以編輯住宅墻體為例,運用修改命令編輯多線。
1、 首先,大家打開中望CAD軟件

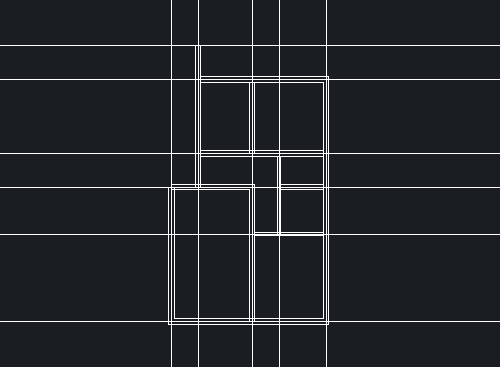

2、 打開如圖所示已經繪制好的住宅墻體

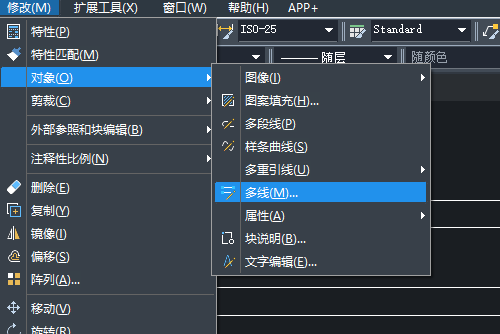

3、 點擊【修改】-【對象】-【多線】按鈕

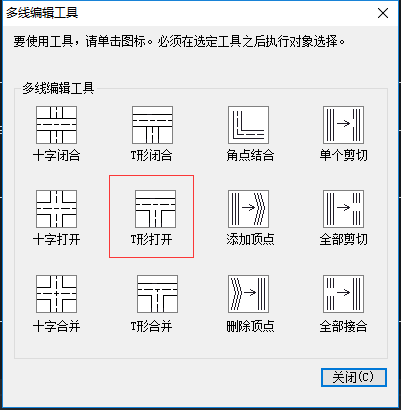

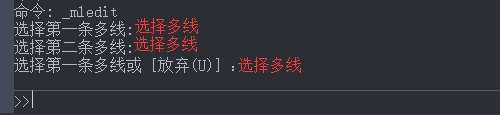

4、 在彈出來的對話中選擇“T形打開”命令,命令窗口顯示操作如下:

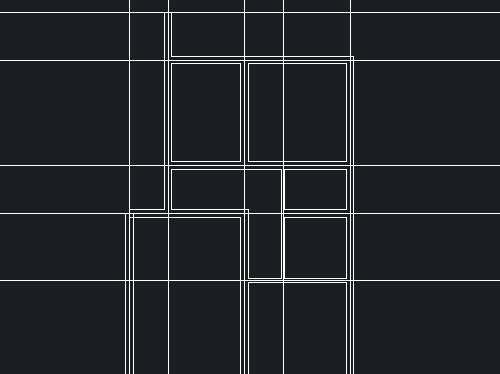

5、 執行相同的命令,經過編輯后的多線如圖所示:

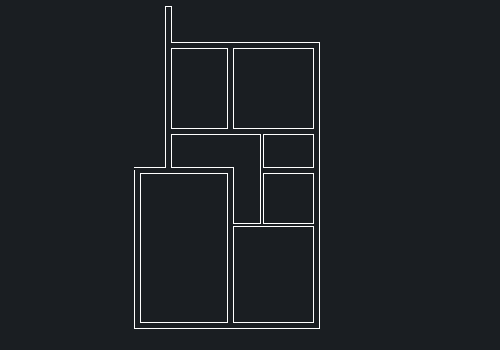

6、 點擊【修改】-【對象】-【多線】命令,在彈出的對話框中選擇“角點結合”選項,對墻線進行編輯,并刪除輔助線,最后CAD中住宅墻體就繪制好了
