CAD的矩形命令提供了倒角、標高、圓角、厚度和寬度等不同的繪制模式,一旦選擇了另一種模式,接下來的操作都是建立在前一個操作的基礎上,那么如何恢復到矩形的默認模式,即“指定第一個角點”模式呢?
下面請看具體的操作
1、 首先,大家打開中望CAD軟件
2、 點擊【矩形】按鈕,此時命令欄出現如下提示

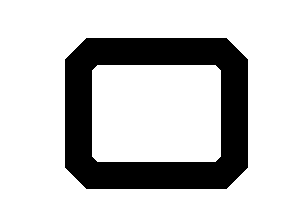

3、 我們可以看到,當前的矩形模式已經不是默認的模式了,如果繼續繪圖的話,效果如圖

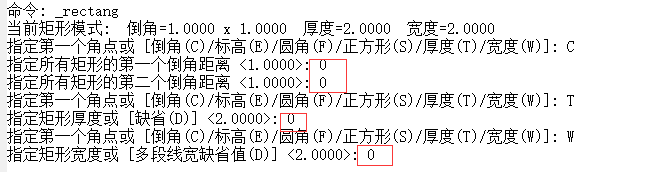

4、 如果我們需要恢復到默認模式,只要把當前矩形模式的倒角、厚度和寬度全部設置為0即可,在命令欄的輸入操作如下:

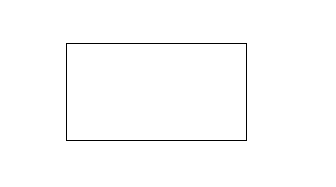

5、 最后再在CAD中繪制矩形的時候,就能恢復到默認模式了
