在用CAD繪圖的時候,免不了要經常修改圖紙,當遇到對方發過來一份修改過的圖紙,我們?nèi)绾慰焖賹Ρ刃屡f圖紙的不同呢?接下來小編就來介紹一下對比圖紙的操作方法。

1、 首先,大家打開中望CAD軟件

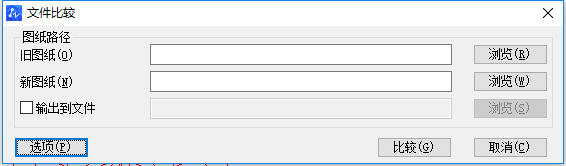

2、 在命令欄輸入“FCMP”,此時界面彈出如圖所示對話框

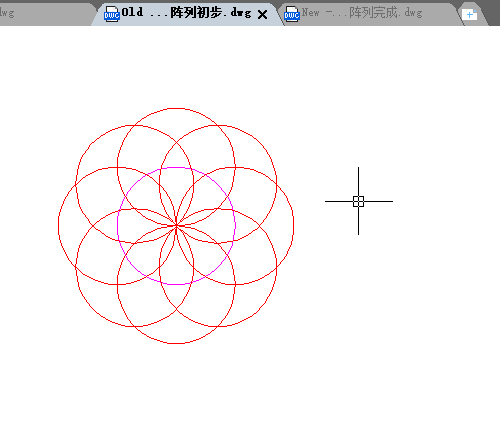

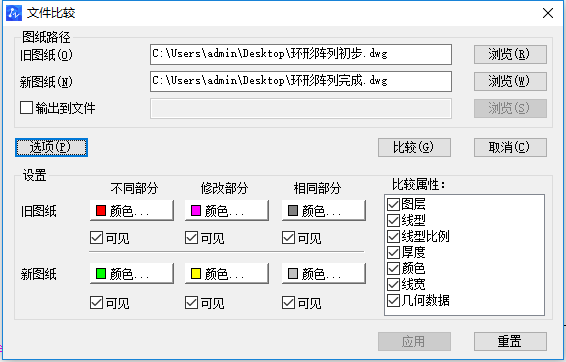

3、 打開需要對比的新舊圖紙,點擊“選項”按鈕,在選項“比較屬性”中勾選需要比較的屬性,用戶也可自定義“不同部分、修改部分、相同部分”的顏色顯示,以及設置是否可見

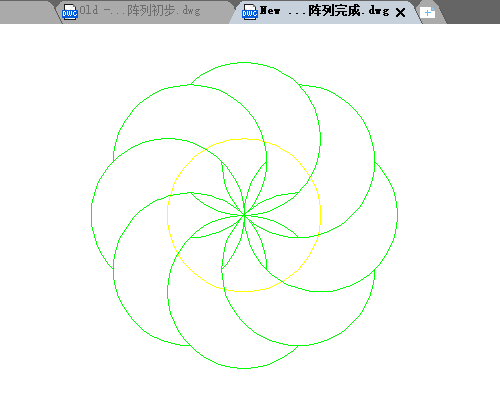

4、 點擊“比較”按鈕,在CAD中效果如圖所示:新圖紙中,跟舊圖紙不同的部分用綠色顯示;新圖紙中修改過的部分是用黃色顯示的
