CAD是設計人員進行設計工作的重要設計工具，在進行設計工作的時候，按照指定的XY坐標值在圖紙中插入點是非常有必要的。那大家知不知道如何指定XY的坐標值插入點呢？
下面就跟著小編一起來學習一下如何按照指定的XY坐標插入點吧
1、首先，我們打開CAD繪圖軟件

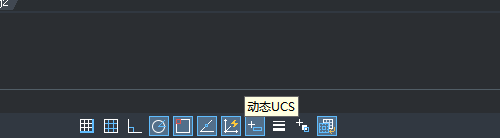

2、使用鼠標點擊界面下方的“動態輸入”按鈕，將動態輸入功能打開

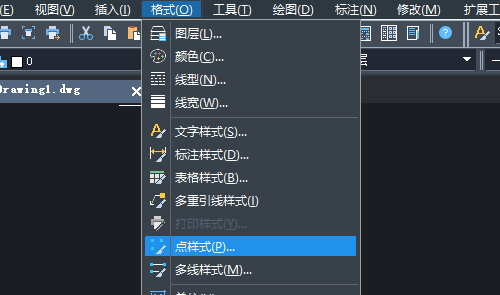

3、點擊界面上方菜單欄中的“格式”-“點樣式”按鈕

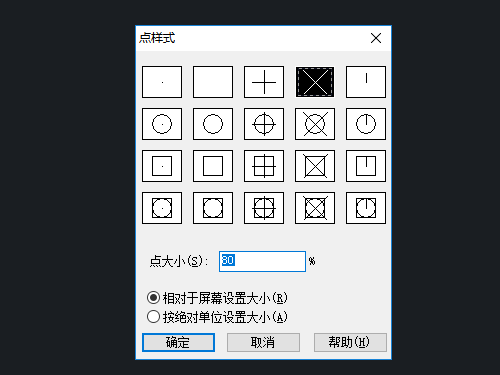

4、系統會自動彈出“點樣式”的對話框，我們可以在這里選擇自己所需要的樣式，設置點的大小，然后點擊“確定”按鈕

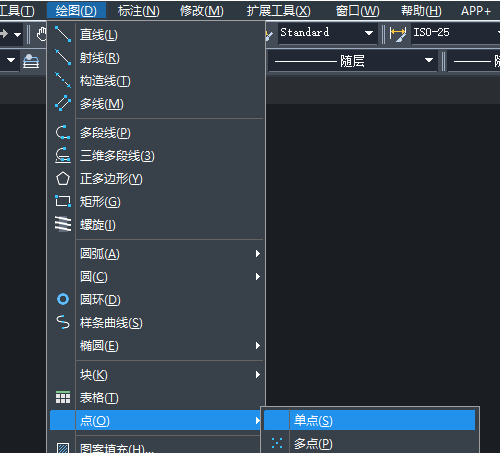

5、點擊CAD軟件界面上方菜單欄中的“繪圖”-“點”-“單點”按鈕

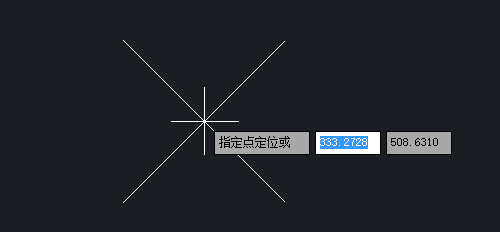

6、將鼠標移至圖紙中，我們在這里輸入XY的坐標值。在輸入X坐標值之后，我們點擊電腦的TAB鍵切換至輸入Y坐標值中

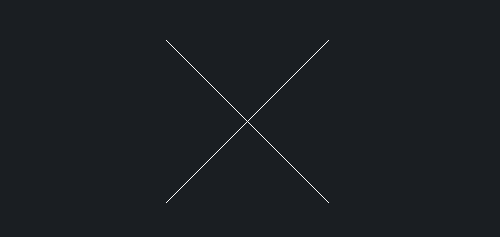

7、點擊界面，這樣，指定了XY坐標值的插入點就完成了
