CAD教程之用中望3D繪制連接件教程

CAD教程之用中望3D繪制連接件教程。

很多時候需要連接件來連接其它零部件。設計者使用中望軟件來繪制連接件,非常的方便簡單。接下來小編為大家介紹一下怎么繪制連接件。

1、單擊“新建”按鈕,新建一個零件文件。

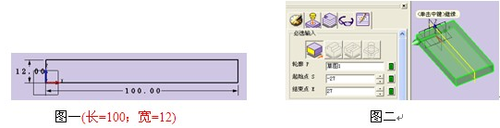

2、在cad繪圖區域中單擊鼠標右鍵,選擇“插入草圖”,出現【草圖】的屬性管理器,選擇YZ平面后點擊確定,進入到草圖繪制,繪制草圖如下圖所示。點擊按鈕退出草圖。接著單擊【拉伸】按鈕,出現【拉伸】的屬性管理器,輪廓P選擇剛繪制好的‘草圖1’,起始點S設置為‘-27’,結束點E設置為‘27’,單擊確認后結束拉伸命令。

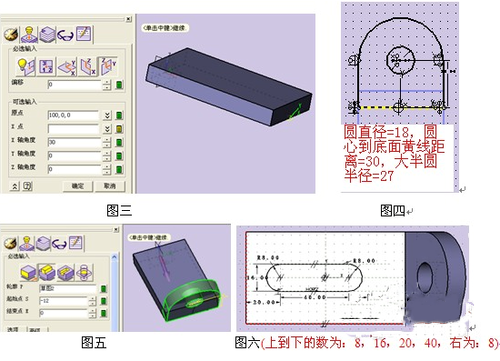

3、cad繪圖區域中單擊鼠標右鍵,選擇“插入基準面”,出現【基準面】的屬性管理器,用YZ平面來創建一個基準面,進行設置。創建好后,‘插入草圖’(同上面方法一樣),選擇剛剛創建好的基準面后,進入到草圖繪制,繪制草圖如圖所示,點擊退出草圖。單擊【拉伸】按紐,出現【拉伸】屬性管理器,在這里先選擇‘加運算’,再輪廓P選擇剛繪制好的‘草圖2’,起始點S設置為‘-12’,結束點E設置為‘0’,如圖所示,單擊確認后結束拉伸命令。

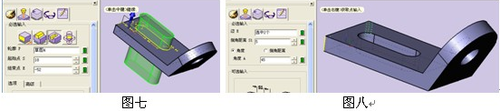

4、在cad繪圖區域中單擊鼠標右鍵,選擇“插入草圖”,出現【草圖】屬性管理器,選擇在‘第一步拉伸的特征的頂面上’后單擊確定,進入到草圖繪制,繪制草圖如圖所示。點擊按鈕退出草圖界面。單擊【拉伸】按紐,出現【拉伸】的屬性管理器,注意,這里必須要選擇‘減運算’,而輪廓P就選擇剛繪制好的‘草圖3’,起始點S和結束點E在設置時,只需要超出第一步做好的特征的頂面和底部即可,如下圖所示,單擊確認后結束拉伸命令。


5、單擊【造型】工具欄下的【不對稱倒角】按紐,出現【不對稱倒角】的屬性管理器,選擇所需要【不對稱倒角】的兩條邊,再如圖所示設置,單擊確認結束【不對稱倒角】命令,這時候得到的‘圖九 連接件 ’就是我們最終需要的東西。

圖九 連接件
