中望CAD怎么創建塊,在使用中望CAD的時候，有時候會碰到比較多的線條，如果是需要將這些線條全部復制或者移動很容易會出錯，通過創建塊就可以解決了。小編今天為大家介紹一下方法。

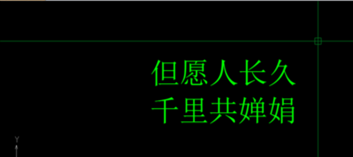

第一步，將“但愿人長久，千里共嬋娟”創建成塊。
第二步，單擊紅色方框內的“繪圖”，出現下拉的菜單，找到“塊”這個選項，會出現一個子菜單，“創建”，開始創建塊了。
第三步，定義塊的名稱，在這里創建一個簡單的名字（盡量有意義），這樣你需要插入塊的時候就很容易找到了，選擇創建塊的對象，就是上面的“但愿人長久，千里共嬋娟”，選擇一個基點，盡量靠近選擇的對象，找到一個合適的位置。然后單擊確定就可以了。
第四步，使用快捷鍵創建塊，輸入“B”（B為創建塊的快捷命令）。然后回車，這時就會出現創建塊的命令窗口。
第五步，和上面的方法類似，第一步定義塊的名稱，然后選擇對象，最后選擇一個基點。
第六步，單擊剛才選擇的對象，出現圖中紅色方框內的藍色標志，這個就是基點，出現這個說明剛才創建的塊已經創建成功了。
