中望CAD如何使插入面積自動更新
中望CAD，如何使插入的面積進行自動更新？下面小編為大家介紹一下具體的步驟。

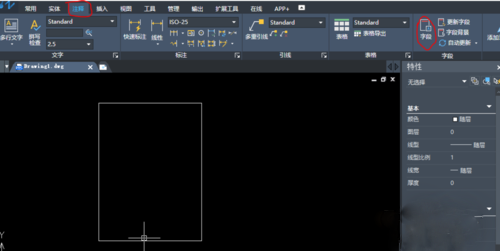

二維草圖界面，選擇"注釋"的選項，找到"字段"部分，選擇字段，彈出"字段"對話框。

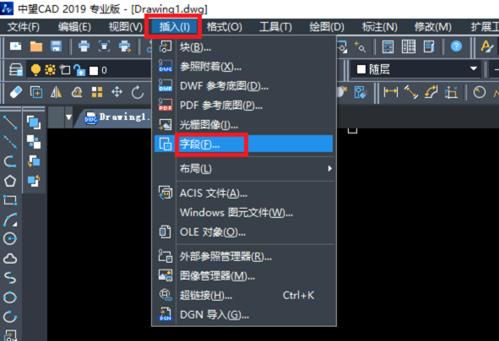

CAD經典界面，則選擇菜單“插入”--“字段”。當然也可以直接輸入“field”命令

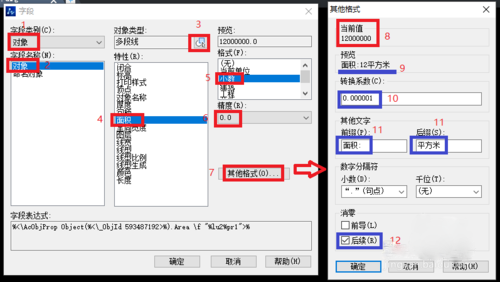

2.在“字段”對話框中，依圖進行逐項設置，注意標示顯示計算結果，9顯示設置后預覽效果
3.以上都完成后，將光標定位到你需要的位置就行了。

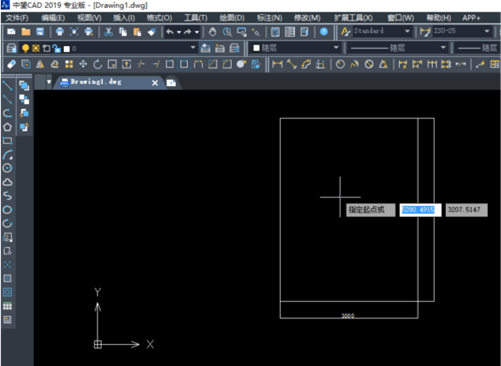

4.修改圖大小后，輸入up即可更新計算結果。
5.注意事項:CAD如果是低版本可能沒有插入字段功能，大家要注意轉換系數的使用。
