CAD如何旋轉對齊任意角度圖形



在用cad做圖時,時常會碰到需要旋轉特定的角度,而這個角度又非整數角度,無法直接輸入?yún)?shù)旋轉,需要沿參考線旋轉圖形,那么該如何操作呢?接下來就看看小編為大家列舉的兩種方法.



(一) 方法一

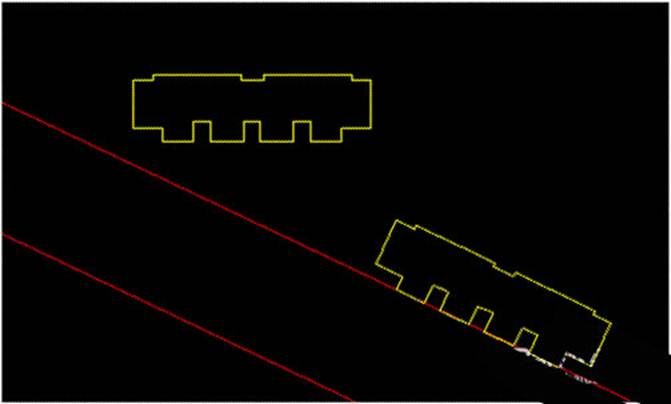

1、首先,需要把建筑單體沿著傾斜的紅線擺放。一般操作是執行【RO】旋轉命令。

CAD如何旋轉對齊任意角度圖形

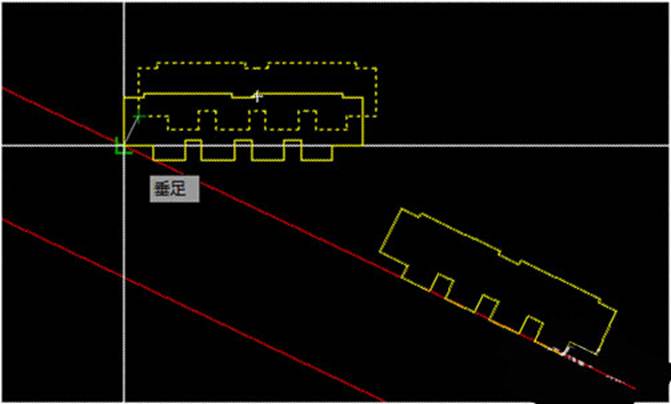

2、然后,把圖形的長邊上的一個點放到紅線上。

CAD如何旋轉對齊任意角度圖形

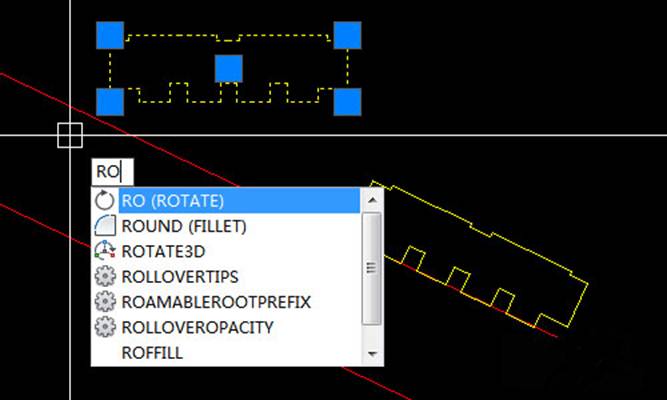

3、接著,選中圖形,然后輸入【RO】旋轉命令

CAD如何旋轉對齊任意角度圖形

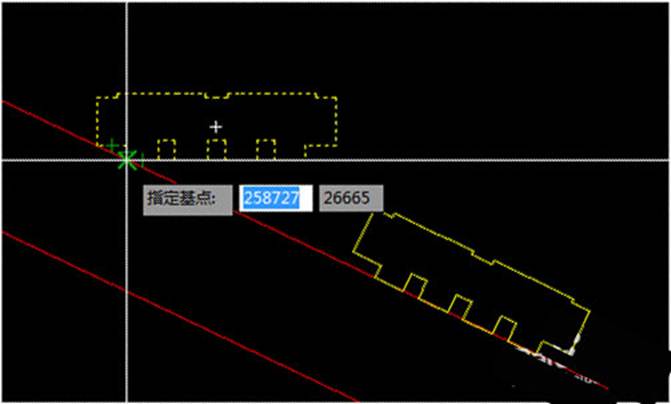

4、選定一個旋轉基點,這個基點必須是在直線上的點

如何旋轉對齊任意角度圖形

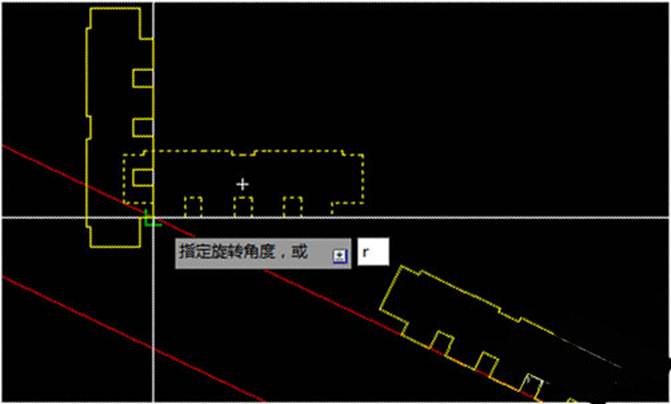

5、根據屏幕提示,輸入?yún)?shù)【R】然后回車或空格

如何旋轉對齊任意角度圖形

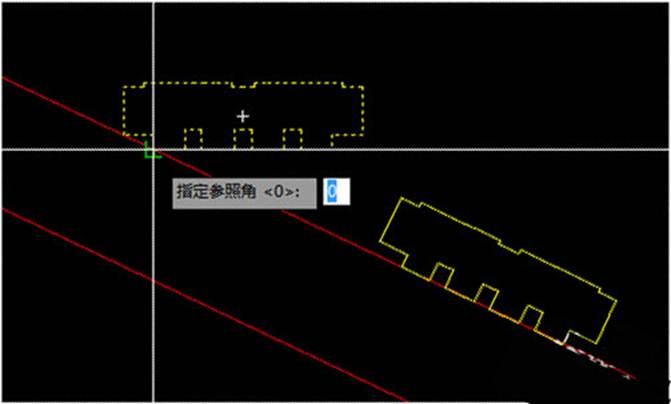

6、根據提示選中第一個旋轉參考點

CAD如何旋轉對齊任意角度圖形

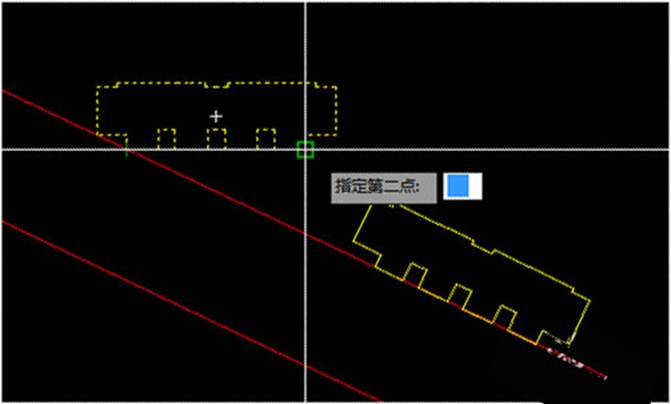

7、然后,選中第二個旋轉參考點

CAD如何旋轉對齊任意角度圖形

8、這樣就完成了整個旋轉操作,建筑完全貼合到了我們想要旋轉的紅線上。

CAD如何旋轉對齊任意角度圖形

(二)方法二

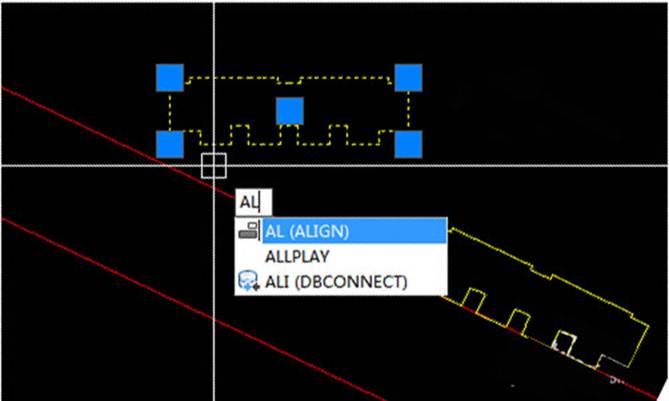

1、還有一種方法是使用【AL】對齊命令,相對操作更加簡潔一些,選中圖形,輸入【AL】命令

CAD如何旋轉對齊任意角度圖形

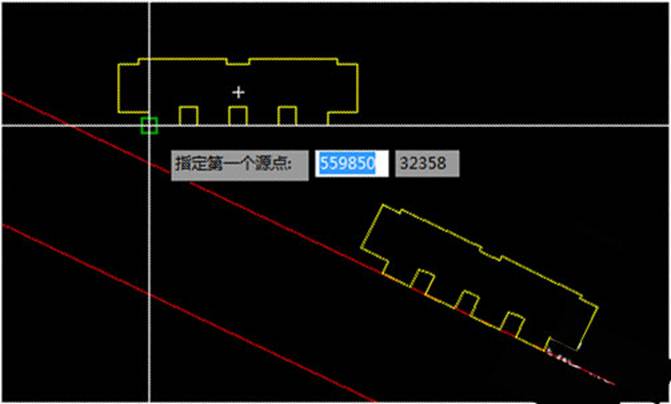

2、選中第一個源點,即圖形上的第一參考點。

CAD如何旋轉對齊任意角度圖形

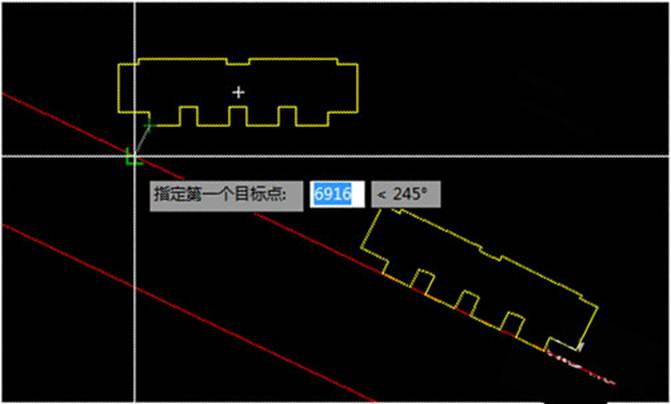

3、選中第一個目標點,即參考線上的第一參考點

CAD如何旋轉對齊任意角度圖形

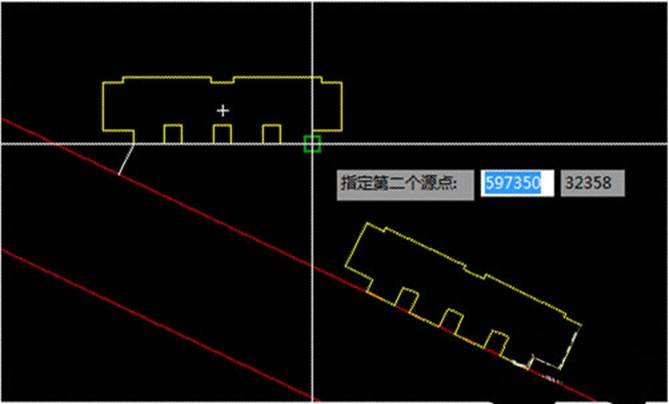

4、選中第二個源點,即圖形上的第二參考點。

CAD如何旋轉對齊任意角度圖形

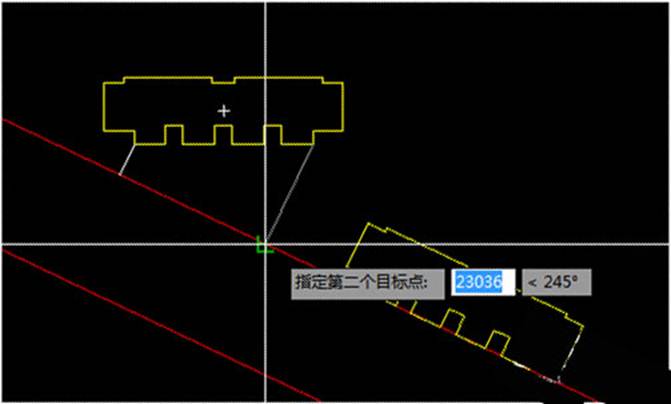

5、選中第二個目標點,即參考線上的第二參考點

CAD如何旋轉對齊任意角度圖形

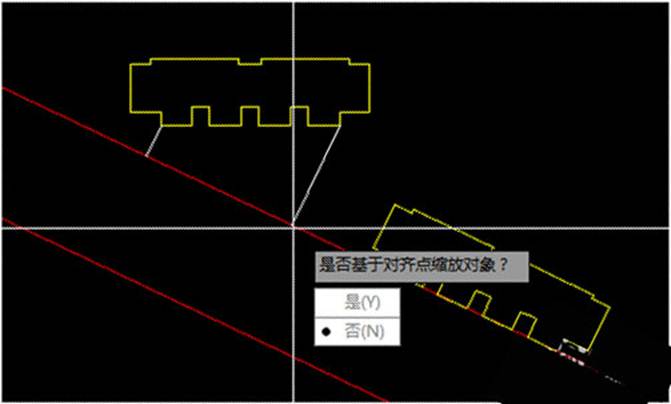

6、此時會提示是否縮放,選擇“否”,不進行縮放。

CAD如何旋轉對齊任意角度圖形

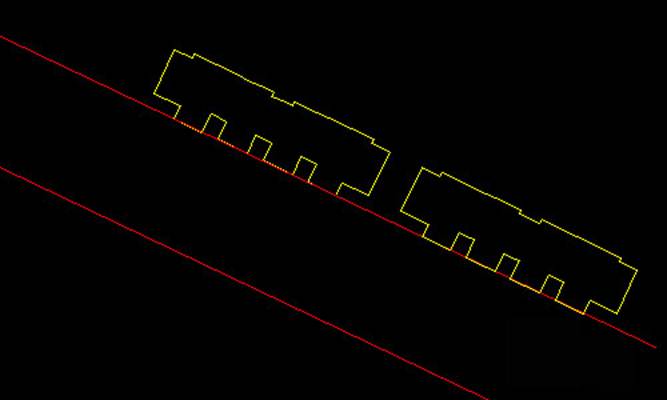

7、這樣就完成了旋轉操作,比方法一省去了個移動圖形到參考線上的工作

CAD如何旋轉對齊任意角度圖形

方法一適合較小的圖形,較大圖形推薦使用方法二。

方法二雖然只比方法一省略了一步,但是在圖形大的時候更省資源,更快,推薦使用方法二
