cad如何批量導入坐標
cad中我們該如何快速將大量點導入呢？接下來小編就給大家來詳細講解下,有需要的朋友可以參考下。

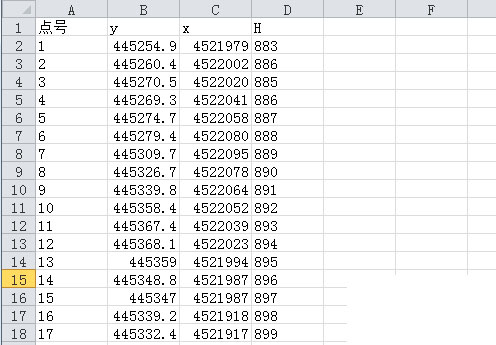

1、首先，將要導入的高程坐標導入到excel中。

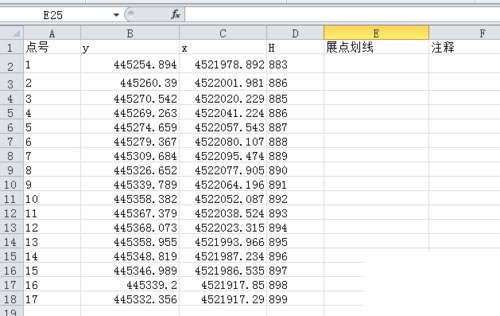

2 、新建E列為展點劃線，新建F列為注釋。

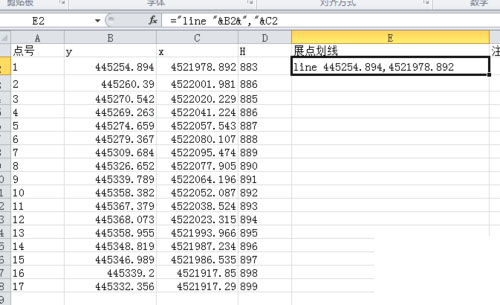

3、在E列中輸入如下公式：【="line "&B2&","&C2】；

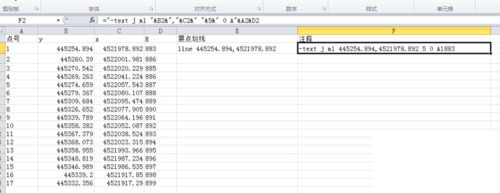

4、在F列中輸入如下公式：【="-text j ml "&B2&","&C2&" "&5&" 0 A"&A2&D2】；

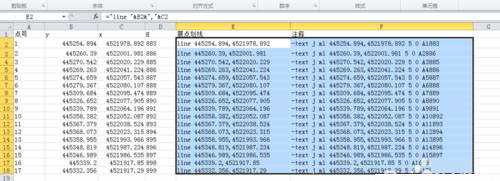

5、選中E2和F2列，在右下角實心光標變成十字時下拉，將E列和F列進行充填序列。

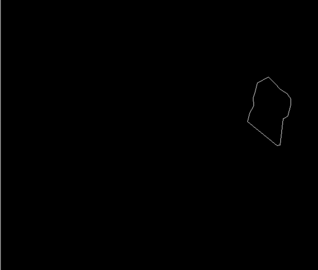

6、復制E列數據粘貼至cad命令行?？梢钥吹缴傻膱D形文件。

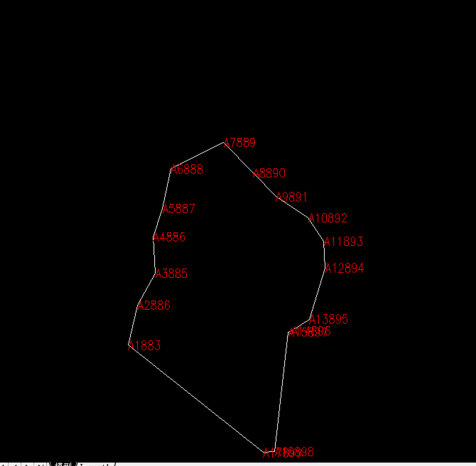

7、復制F列數據粘貼至CAD命令行。
以上就是本篇文章的全部內容了，更多資訊請關注中望CAD的官方公眾號。
