怎么用CAD室內繪制一扇門
室內設計經常會設計到門窗,如何設計一個簡易的一扇門呢?小編接下來為大家提供的詳細方法。
1. 首先,雙擊或者右鍵選擇打開中望CAD軟件。
2.

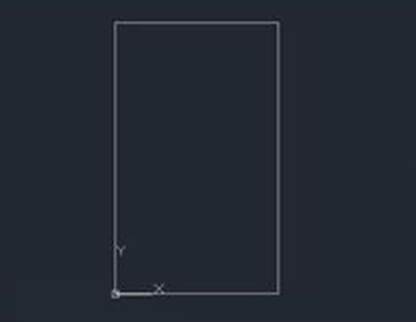

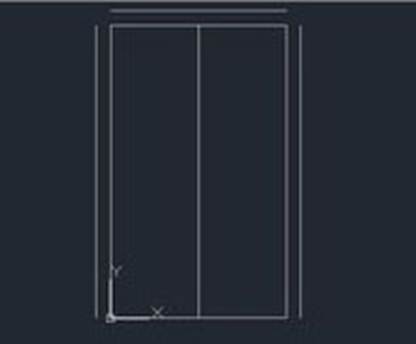

(1)以坐標點為原點,繪制1200,2000的矩形,并分解矩形。

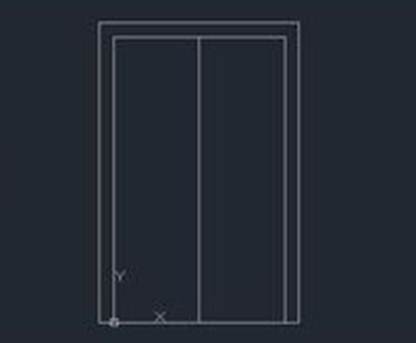

(2)矩形的上左右線條往外偏置100個單位,繪制矩形的中點線。
(3)延伸偏置線條,如下圖所示。
3.

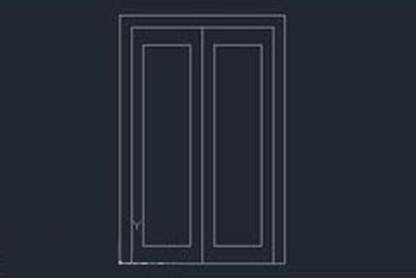

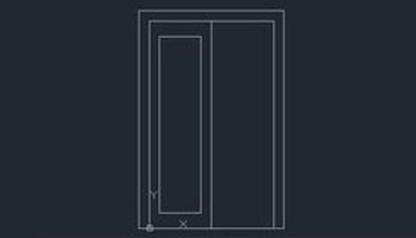

(1)繪制矩形,坐標(100,150),(400,1700)。
(2)鏡像矩形,鏡像上一步的矩形。

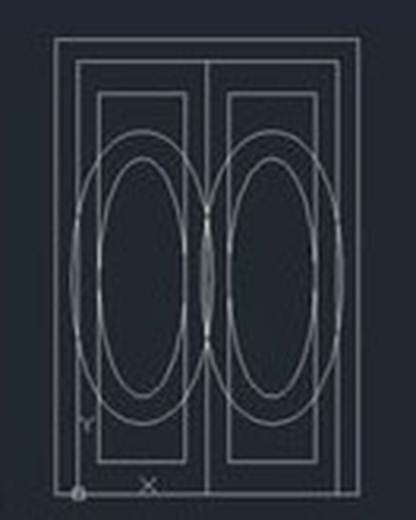

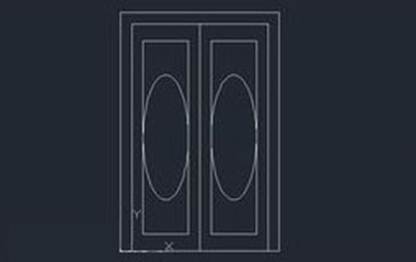

(3)繪制橢圓,長軸550,如下圖所示,并鏡像到另一邊。
4.

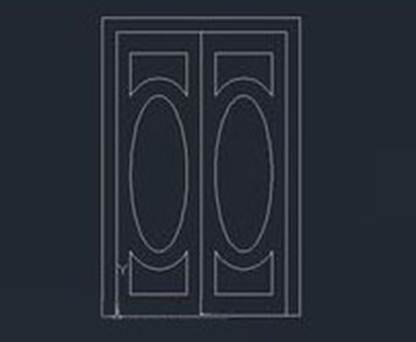

(1)將橢圓偏移124個單位。
(2)修建多余的邊線,如下圖所示。
(3)再次通過修剪命令,將內部的橢圓線條修剪。
5.

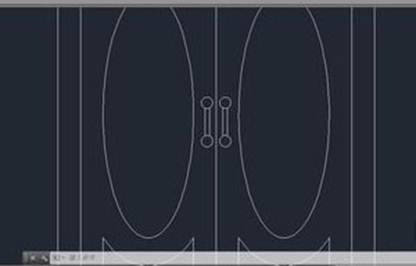

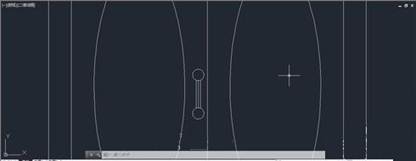

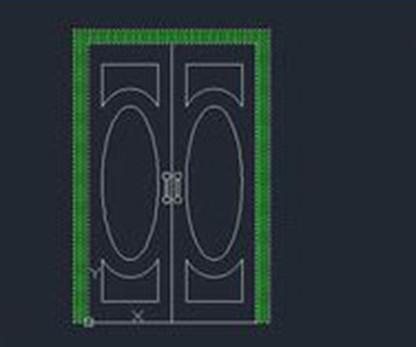

(1)圓心坐標(560,880),半徑25。
(2)繪制一條垂直直線120,復制圓,左右偏移中線10個單位。
(3)修剪線條并鏡像到另一邊。

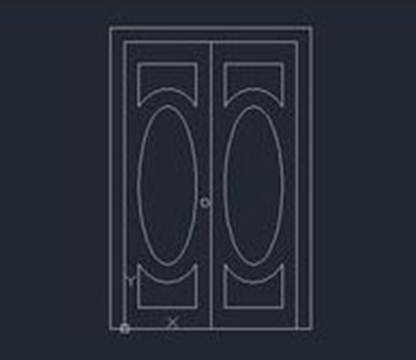

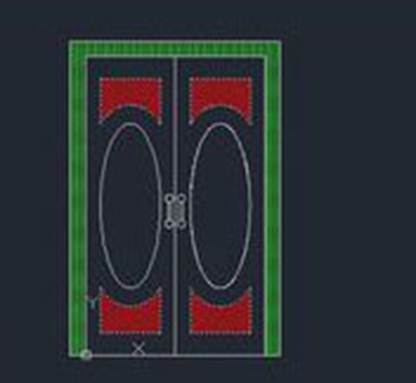

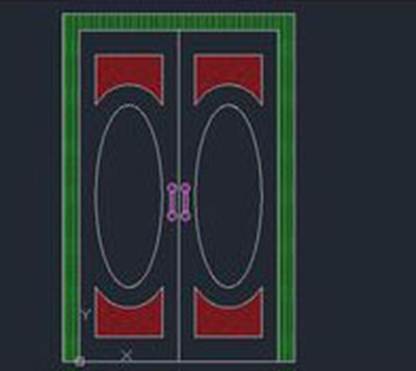

6. 最后,填充圖案,選擇線條、比例、角度、顏色。完成門的繪制。
