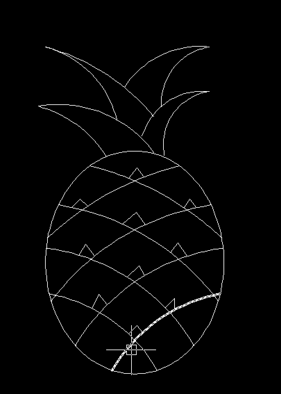

用CAD如何畫菠蘿
菠蘿是一種熱帶水果，小時候最喜歡吃的是菠蘿，美術課最喜歡畫的也是菠蘿，因為它畫起來很簡單，所以在學CAD的時候自然想到畫菠蘿，不過貌似不是那么容易。
1.打開CAD軟件，新建一個空白文件
2執行橢圓命令,畫橢圓。這個方式有多種：

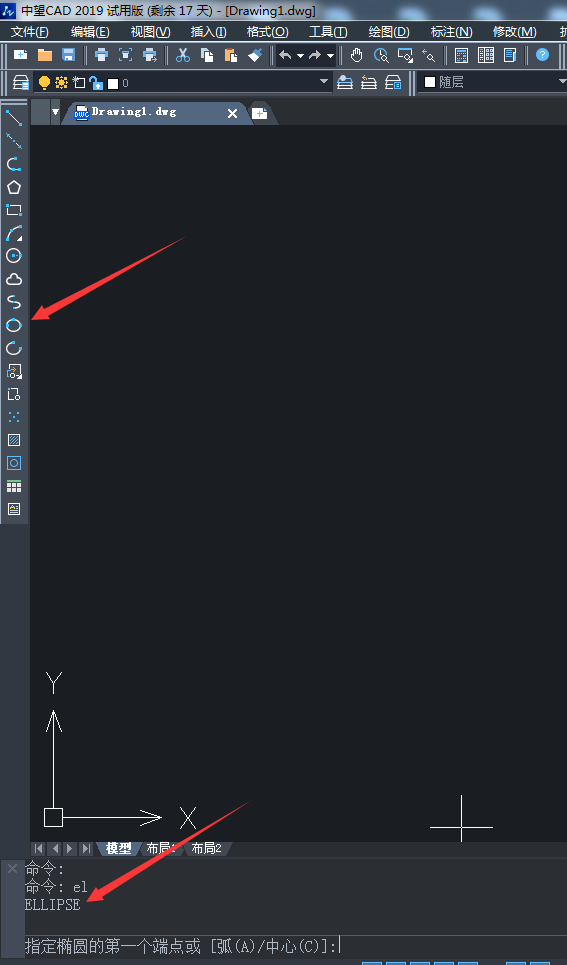

第一種：見下圖直接在工具欄中點擊快捷圖標，
第二種：執行【繪圖】-【橢圓】
第三種：輸入字母“EL”回車。
3.激活橢圓命令之后，輸入坐標210,220，回車。這是指定橢圓的第一個軸端點。然后輸入坐標210,70，回車，這是指定橢圓的第二個軸端點。再輸入數字60，回車，這是指定橢圓另一個半軸的長度。
到這里，菠蘿的外形就畫好了，橢圓。
4.執行圓弧命令，方式同樣有多種：
第一種：直接點擊左邊工具欄中的快捷圖標
第二種：執行【繪圖】-【圓弧】
第三種：輸入字母“A”，回車。
激活圓弧命令之后，執行以下操作：
① 180,210，回車
② 210,200，回車
③270,160，回車
到這里，第一個圓弧就畫好了，也許有人要問了，這個圓弧超出了橢圓怎么辦，這個沒關系，后面會講到怎么修剪它。
5.執行偏移命令，畫菠蘿花紋。
①輸入字母“O”，回車
②輸入數字3，這是指定偏移距離。
③選中之前畫好的圓弧如下圖般偏移
6. 執行延伸 命令，如下圖延伸圓弧，同時修剪圓弧。
①輸入字母”EX“，回車，激活延伸命令
② “選擇邊界的邊”，左鍵單擊橢圓,回車
③左鍵單擊橢圓中的圓弧，（選擇要延伸的對象或按shift鍵選擇要修剪的對象），在這里同時修建掉超出橢圓的圓弧。
到這里，菠蘿的一邊花紋是畫好了，但是筆者多句嘴，要延伸某條線段，除了用延伸命令外，在修剪（TR）狀態下按shift同樣是延伸。修剪與延伸是可以互通的。
7. 執行鏡像命令，將花紋鏡像到另一邊。
①輸入字母“MI”，回車
②選中圓弧，回車
③指定鏡像線的第一點，橢圓上端點
④指定鏡像線的第二點，橢圓下端點
⑤要刪除源對象嗎：否，回車（這一步不用去選擇，直接回車就好）
練習的書上是讓筆者按照之前的方式畫另一半的花紋，可以又沒給出坐標點，所以為了省事，小編直接鏡像了。勿怪。
8. 用直線畫菠蘿上的小斑點，這個隨意就好
9. 激活圓弧命令，畫葉子。這個最麻煩了，坐標太多了。
①輸入“A”，回車
②191,216，回車
③180,230，回車
④145,250，回車
⑤A，回車
⑥223,219，回車
⑦198,241，回車
⑧145,250，回車
⑨A，回車
⑩230,217，回車
?240,250，回車
?260,260，回車
?A，回車
?215，230，回車
?228,250，回車
?260,260，回車
?A、回車
?198,241，回車
?190,260，回車
?150,290，回車
?A、回車
?150,290，回車
?200,265，回車
?223,243，回車
?A、回車
?228,250，回車
?240,280，回車
?260,290，回車
?A、回車
?260,290，回車
?220,280，回車
?203,263，回車
這就畫完了菠蘿的葉子。
10. 旋轉20。
①輸入“RO”，回車
②選擇整個菠蘿，回車
③在空白處指定基點，也就是旋轉中心。
④輸入數字20，回車，這是指定旋轉角度。
⑤完了，菠蘿畫好了
