CAD怎么畫一個電視立面圖



家用的東西,液晶電視是比較常見的,因此,在設計師必須掌握的技能中,使用CAD繪制電視立面圖也是一項基礎技能,接下來,小編給大家分享一下如何繪制液晶電視。

1.調用矩形命令,繪制尺寸為1320*740的矩形,并調用直線命令,在矩形中繪制線段。

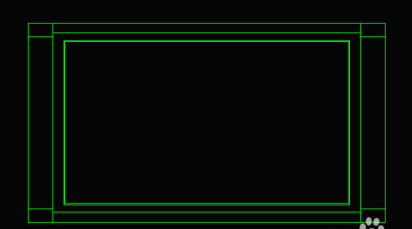

2. 繼續調用矩形命令,繪制尺寸為1060*610的矩形,移動到居中位置。調用偏移命令,將矩形向內偏移5.

用CAD怎么畫一個電視立面圖

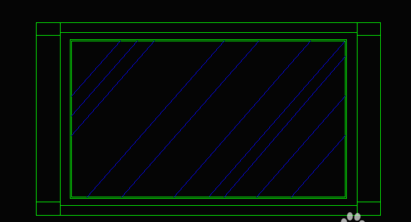

3. 調用直線命令和偏移命令,在矩形中繪制斜線段。

用CAD怎么畫一個電視立面圖

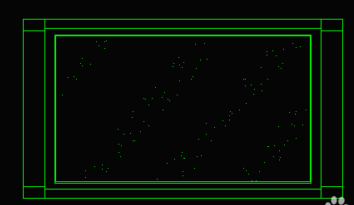

4. 填充斜線段,刪除斜線段。填充用AR-SAND.

用CAD怎么畫一個電視立面圖

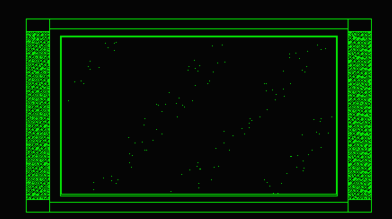

5. 繼續調用填充,對矩形兩側填充,當作音箱。

用CAD怎么畫一個電視立面圖

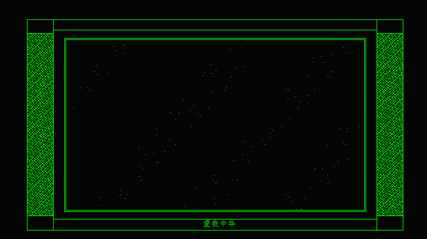

6.調用文字命令,輸入電視品牌,移動到相應位置。電視機繪制完成。

用CAD怎么畫一個電視立面圖

以上便是利用CAD繪制液晶電視的方法,大家掌握了嗎?如果想要了解其他的繪制圖形的教程,可以關注中望CAD官網。
