CAD中wipeout命令如何遮蓋圖層
CAD中wipeout命令如何遮蓋圖層？wipeout命令，wiprout其實就是創建一整塊面，用于遮蓋其他圖層，當然選擇后置也可以被遮蓋。在CAD中，一個圖形如何整體覆蓋其他圖形呢？我們在CAD繪制的圖形時，往往是以線條形式繪制，不可能實現整體整面覆蓋的功能。這里小編為大家講解CAD中wipeout命令的使用方法。

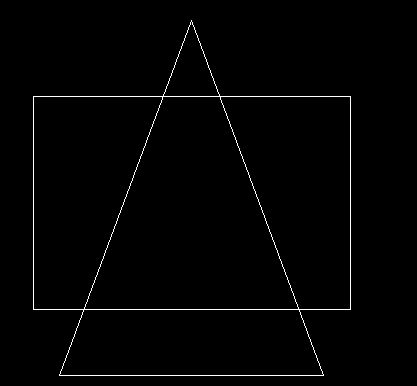

1、打開CAD軟件，如圖所示的圖形，三角形與矩形。想要三角形覆蓋矩形，方法就是構造一個三角形的面整面覆蓋住矩形。

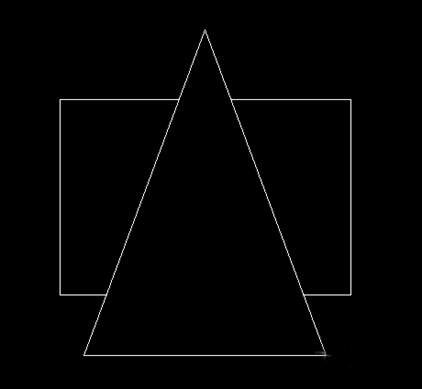

2、采用wipeout命令就可以創建一個整體覆蓋面?，F(xiàn)在我們用wipeout命令創建一個三角形的面來遮蓋矩形，在命令欄中輸入wipeout,回車，將三角形重新繪制一遍，完成如圖所示。
3、輸入 wipeout回車 F 回車 off/on 可關閉 或打開wipeout 繪制的線段。繪制圓形的圖層可wipeout功能采用多線段繪制，放大縮小即可 。
注意事項：
1、矩形遮蓋三角形反之即可。
2、多重wipeout圖層可選擇前置后置調節。
以上就是CAD中wipeout命令如何遮蓋圖層的教程，希望對大家有幫助。
