CAD怎么調整傾斜對象到水平位置？CAD制圖時，想要把傾斜的圖形調整到水平位置，該怎么調整呢？今天小編為大家介紹CAD傾斜對象快速調整為水平位置的兩種方法，下面是詳細的教程。




方法一

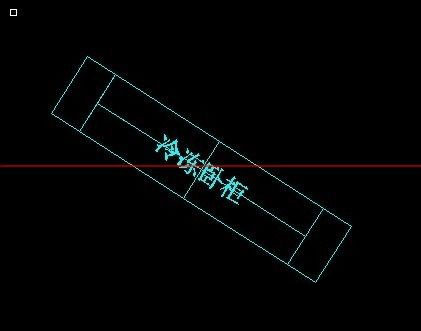

1、打開CAD軟件，如圖所示，我們要這個對象調整到水平位置。

CAD怎么調整傾斜對象到水平位置

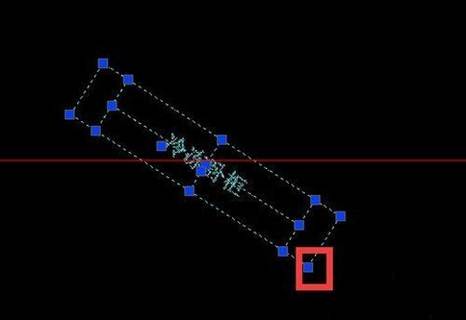

2、選擇這個對象并以這個對象的右下角的冷點為基點。

CAD怎么調整傾斜對象到水平位置

3、單擊冷點變成熱點后，多次空格，調整到旋轉命令狀態。



4、這個時候在命令行中輸入R，選擇“參照”命令。

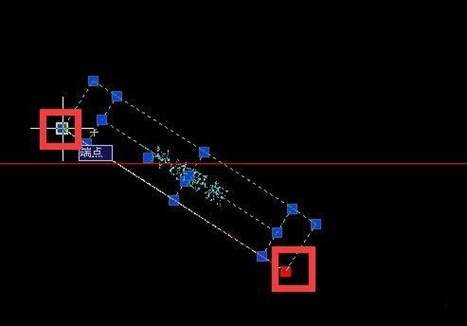

5、這個時候我們點擊如圖所示的兩個點。

CAD怎么調整傾斜對象到水平位置

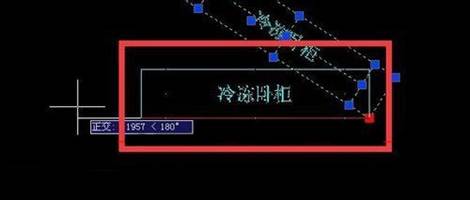

6、開啟正交模式可以快速的將傾斜對象調整成水平位置。

CAD怎么調整傾斜對象到水平位置



方法二

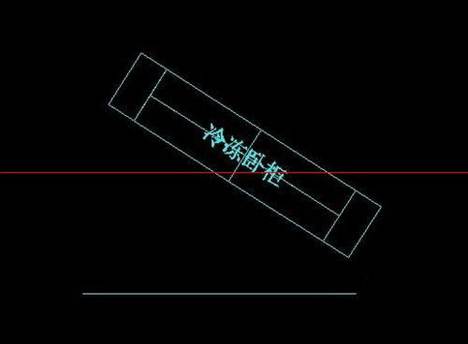

1、我們通過AL命令也能達到這樣的效果。我們隨便做一個水平線。如圖所示。

CAD怎么調整傾斜對象到水平位置

2、選擇對象，在命令行中輸入AL命令，如圖所示。



3、如圖所示，我們選擇源點和目標點這四個點后，空格后就可以快速將對象調整到水平位置。

CAD怎么調整傾斜對象到水平位置



以上就是CAD傾斜對象快速調整到水平位置的兩種方法介紹，很簡單，希望對大家有所幫助。
