CAD直線命令及畫法的詳細教程

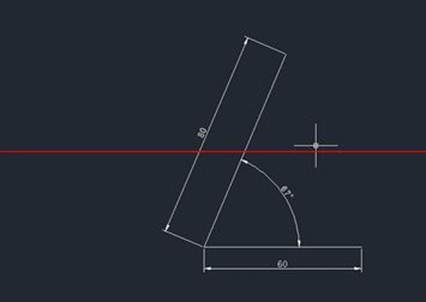

CAD怎么畫直線?很簡單,我們都知道CAD直線命令的快捷鍵為L(zhǎng),想要畫直線,可以直接在鍵盤上輸入L即可,然后再按空格或回車確定。下面來看看利用直線命令繪圖的方法。我們以下面這張圖片為例,想要快速畫出這個圖形有幾種方法呢?

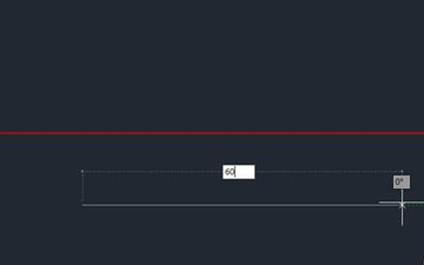

1、打開CAD軟件,首先畫出底下那條長為60的直線,確定一個點以后,水平移到光標,輸入數值60即可。
2、然后畫那條長為80的傾斜直線,傾斜角度是67度??梢允褂眯D(zhuǎn)工具:先水平畫一條80的直線,再旋轉67度。這里我介紹其他幾種方法。

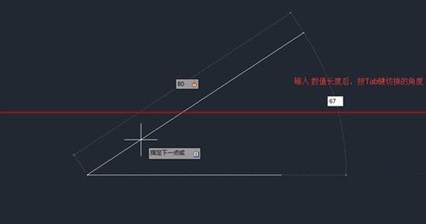

3、第一種:我們選擇直線工具,確定端點后,輸入數值80,按一下鍵盤上的tab鍵,回車確認即可(這里按空格不行)。這個方法得格式是:"長度 tab鍵 角度"。

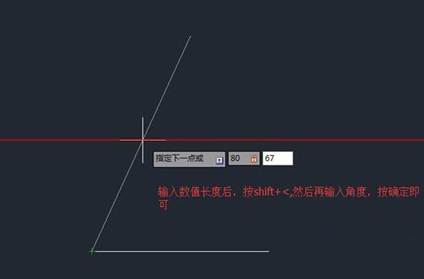

4、第二種:這個和第一種方法差不多,也叫極坐標法。我們?cè)诖_定第一個點以后,輸入數值80,同時按下shift和<鍵,輸入角度67。這個方法的命令格式為:"長度<角度"。
5、第三種:坐標法,這個坐標就是相對坐標(相對于上一點當然第三種:坐標法,這個坐標就是相對坐標(相對于上一點的坐標),由于我們這里不知道相對坐標,所無法用這個方法畫這個圖形。這個命令非常簡單:"相對坐標,相對坐標"。)
CAD繪制直線的方法大家掌握了嗎?還有三種簡便繪制傾斜角度的直線,很簡單,記住快捷鍵命令為L(zhǎng),更好更方便地制圖哦。以上就是CAD直線命令及畫法的詳細教程介紹,希望大家喜歡。更多CAD技巧請關注中望CAD的官方公眾號。
