CAD怎么對齊圖形而端點不連接
CAD怎么對齊圖形而端點不連接?在CAD中對齊后的圖形端都會重合在一起,CAD如何使兩個圖形底部對齊而不是端點對齊?怎么使用CAD對齊圖形后端點不連接呢?今天小編給大家介紹CAD對齊圖形而端點不連接的方法,下面是詳細的教程。
1、CAD里面的對齊與其他軟件的對齊相比有些不一樣,例如AI里面的對齊,有居中、居左、居右以及頂部對齊和底部對齊,但是CAD的對齊確切來說是點對齊,并且是與對齊的對象會產生連接或者重合的。先來看一下他們的對比,首先是AI中的對齊,分別是居左、居中、居右對齊,可以看出來都是圖形跟圖形對齊,對齊完成以后兩個圖形也不會產生連接的。
2、來看一下CAD里面對齊命令,對齊完畢后兩個矩形的端點是重合在一起的,而不是如AI里面兩個矩形分開對齊。
3、那怎么才能呈現AI那樣的對齊狀態呢?CAD里面要使端點不重合對齊可以通過手動調整,為了準確對齊,需要開啟對象捕捉。

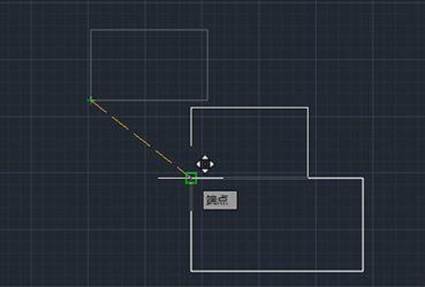

4、選中小的矩形,用移動工具進行拖動,可以看出在拖動過程中有各種虛線出現,還有各種指示性的圖標,我們把小的矩形的左下角端點拖動到大矩形的左下角端點上,端點的標記是一個綠色方框,這樣兩個端點就是重合的了,注意這里先不要點擊鼠標。

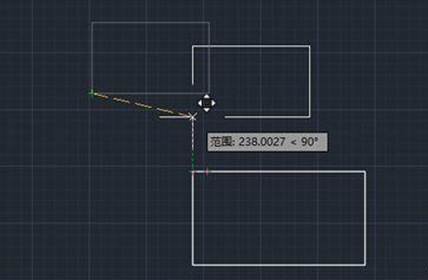

5、然后試著往上移動小矩形,可以看見一條綠色的虛線出現,并隨著鼠標的往上移動而變長,我們拖動到需要的位置確定,這樣就可以得到AI中端點不連接的對齊狀態了。當然事先可以用CAD的命令先進行端點對齊,然后利用移動和對象捕捉進行分開對齊。

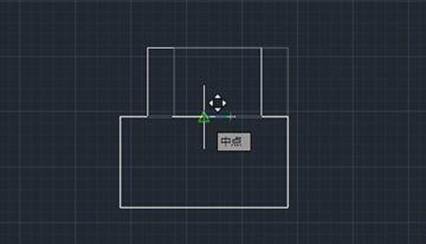

6、以上為兩個矩形左對齊,那右對齊和居中對齊也是一樣的,居中對齊的時候出現中點標記(綠色三角形),點擊鼠標確定即可。還有底邊對齊的,也是利用對象捕捉的功能。
以上就是CAD對齊圖形而端點不連接的方法,大家可以嘗試操作一下。
