CAD測量距離和面積的五種方法
CAD中如何測量距離和面積? CAD圖,最重要的就是尺寸——距離(長度)、面積,這些必須做到精準無誤。通過CAD提供的查詢工具,我們可以準確的測出圖紙所繪制的精確數據,從而確定我們工作的準確度。下面我們就通過實例看一下具體的操作步驟。
一、測量距離常用的三種方法:
1、在最下方的命令行直接輸入“DIST”;

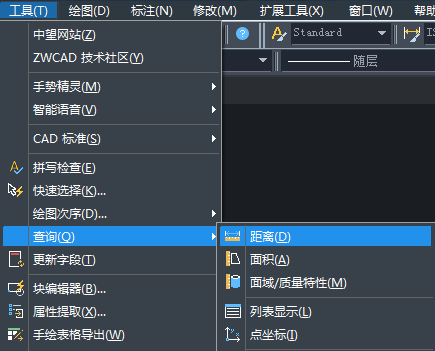

2、在菜單欄中依次選擇“工具——查詢——距離”;
3、單擊上方工具欄圖標中的“計算器”圖標,在彈出的計算器中點擊“兩點之間的距離”圖標“。
二、實例:測量一條線段長度

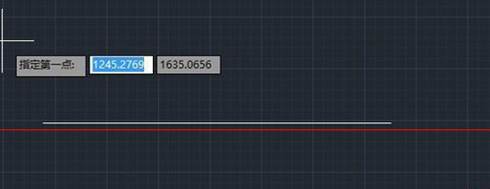

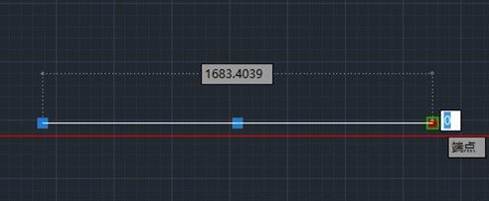

如圖所示,圖紙上有一條沒有標尺寸的線段,我們需要測量其長度,首先,命令行輸入DIST,顯示“指定第一點”后,鼠標點擊圖紙中線段的一個端點,然后再點擊另一個端點,即可看見線段上方出現準確的尺寸數據。
三、實例:測量距離

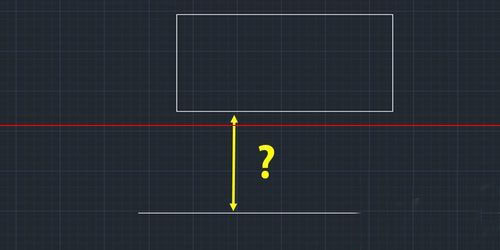

例如圖中有一個矩形、一條線段,需要測量矩形與線段之間的垂直距離是多少?

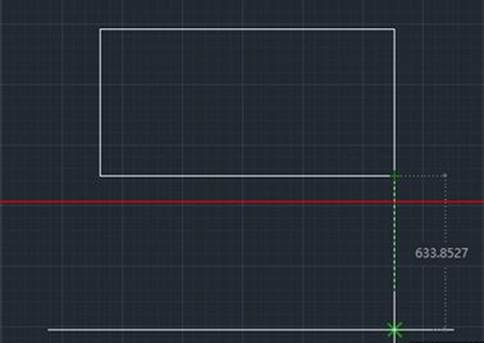

菜單欄中依次選擇“工具——查詢——距離“,然后鼠標點擊矩形右下角端點,再點擊垂直的線段上的一個點就可以看到距離數據的出現了。
四、測量面積的三種方式:
1、在命令行里輸入“MEASUREGEOM";
2、在菜單欄中依次選擇“工具——查詢——面積”;
3、在”查詢“工具欄中直接點擊”面積“按鈕
五、實例:測量一個矩形的面積
鑒于命令行中的英文不好記,我們這里使用第二種方式:在菜單欄中依次選擇“工具——查詢——面積”。

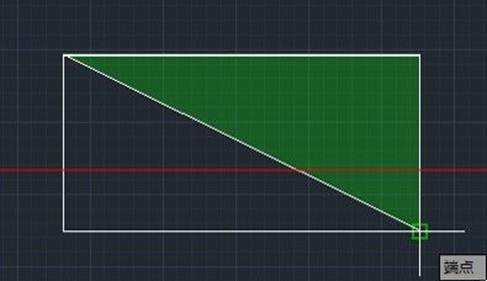

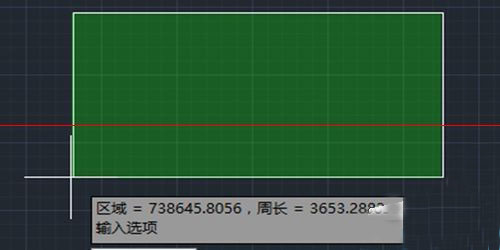

然后依次選擇矩形的四個端點,為了避免出錯,建議按照由左至右、由上到下的順序選擇端點,這樣整個矩形就會全部變顏色,回車確認后,就會發現下方出現數據框,顯示面積、周長。
以上就是CAD測量距離和面積的五種方法,希望對大家有所幫助。
推薦閱讀:CAD制圖初學入門
推薦閱讀:CAD面積命令
