CAD怎么繪制圖紙框



CAD怎么繪制圖紙框?在繪制CAD圖紙的時候,我們需要圖框來規定圖紙的大概范圍,這樣不至于打印的時候,圖紙超出范圍,但是怎么繪制圖框呢?下面小編給大家介紹圖紙框的畫法。

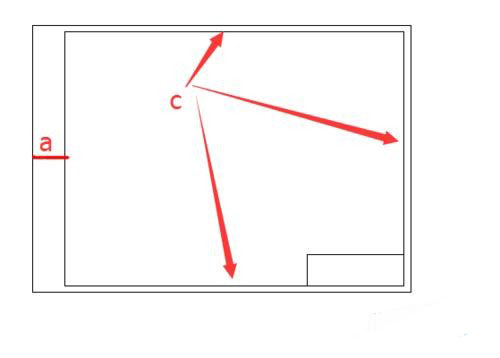

1、首先我們需要知道就是我們繪圖紙的組成,首先我們需要知道我們的圖紙框的大小,一般來說都是A4,A3,A2,A1,A0,這幾種紙張,然后就是圖框的大小也就是內框,內框主要是繪圖所用的,外框和內框之間的就是裝訂或者其他所用的。

CAD怎么繪制圖紙框

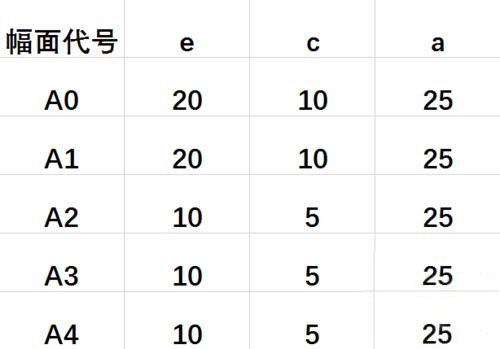

2、然后就是裝訂區域,也就是a,基本上a都是25mm的裝訂寬度,所以這個就是很好記了,之后就是C了,對于我們來說,不同的尺寸的紙張對于的C是不一樣的,我們需要記住,如果我們沒有要求裝訂的話,我們的a就改成e就可以了。

CAD怎么繪制圖紙框

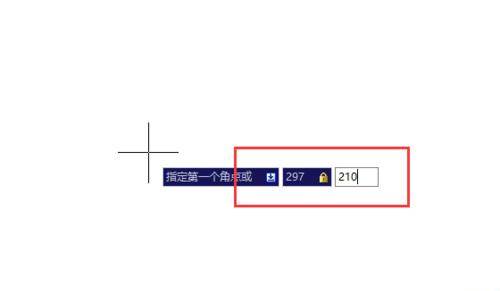

3、用CAD畫出我們的外框大小,這里查詢上面所給的尺寸用矩形命令畫出就可以了,這里我們用矩形命令REC,然后按回車,確定第一個點后輸入我們的長度按逗號再輸入寬度,按空格,例如我們A4的,就REC 空格 確定第一個點 輸入297按逗號 再輸入210 空格。

CAD怎么繪制圖紙框

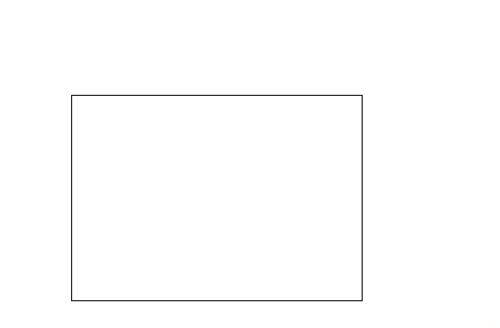

4、這樣我們的外框就完成了,接下來就是內框的畫法。相對于外框來說就比較麻煩一些。

CAD怎么繪制圖紙框

5、內框的畫法有很多,可以直接量距離畫矩形框,不過有些麻煩,下面教大家一個比較簡單的方法。我們首先用分解把整個矩形框分解了,這里可以輸入快捷命令X。然后選擇矩形框按回車鍵。

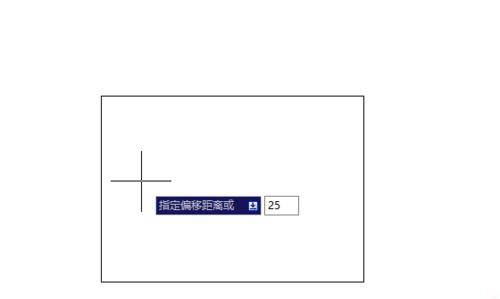

6、我們把外框全部分解過后,就需要使用的就是偏移,我們直接按O,然后輸入偏移距離,這里直接輸入我們的aec的距離,然后對應的線條經行偏移就可以了。

CAD怎么繪制圖紙框

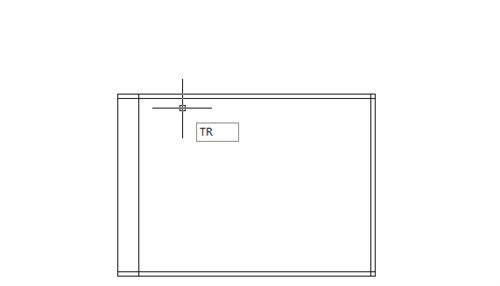

7、例如我們A4有裝的框的話,我們就需要偏移25mm,然后偏移過來就可以了。當我們把每條直線都經行偏移過后,就需要我們經行刪減多余的線條,這里使用到的快捷命令就是TR。然后刪除多余的線條即可。

CAD怎么繪制圖紙框

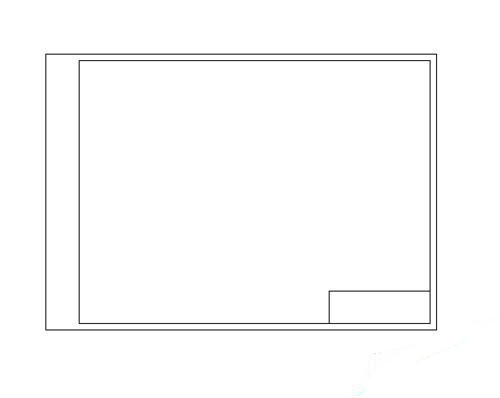

8、這樣我們的外框和內框都畫好了,之后就是姓名日期等標注框了。這里我們就可以使用直線直接繪制,然后再建立一個新的圖層畫圖,就完成我們的繪圖框了。

CAD怎么繪制圖紙框



以上就是CAD繪制圖紙框的教程,大家可以嘗試自己畫一下。
