CAD怎么建立模板快速畫圖

CAD怎么建立模板快速畫圖？CAD中畫圖很麻煩，需要重新去舍子參數，我們可以通過統一設置圖層、圖形界限、標注、文字等，下面分享CAD快速畫圖的技巧，需要的朋友可以參考下

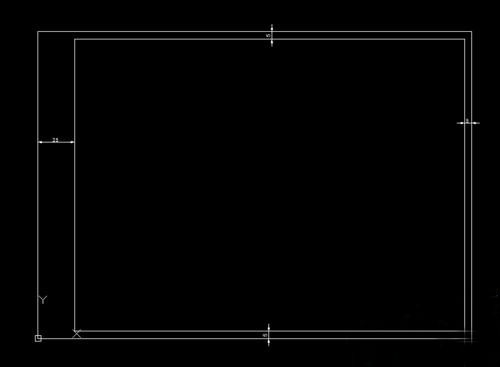

1、打開軟件，設置圖幅，目的為了作圖有個邊界限制，避免作圖超出界限，便于比例作圖和打印及相關設置。具體步驟是點擊“格式”-“圖形界限”，以A4紙張大小為例，選擇坐標（0,0）及（297,120），設置完后可以畫個邊框，可以看出圖形界限的大小?？梢园凑誂4（橫向）圖紙的要求把邊框畫好。

2、設置單位及精度：點擊“格式”-“單位”，按圖進行相關設置（根據個人的圖紙要求進行設置）。

3、建立若干圖層：點擊“格式”-“圖層”，進行相關線層設置（包括顏色、線型、線寬等）。

4、設置對象樣式：

1）點擊“格式”-“文字樣式”，根據個人要求具體設置；

2）點擊“格式”-“標注樣式”， 根據個人要求具體設置；

3）點擊“格式”-“點樣式”， 根據個人要求具體設置；

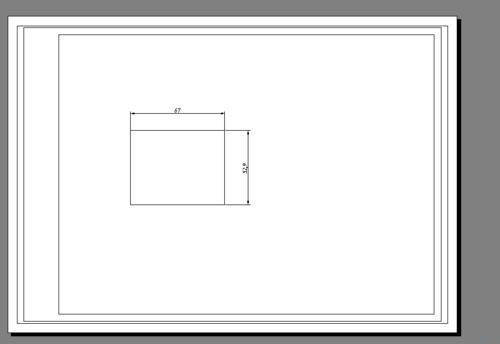

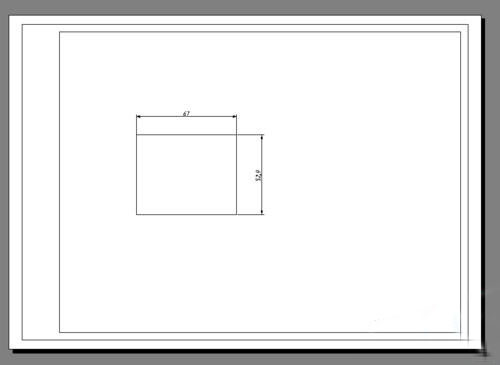

5、設置完成了就可以進行繪圖了。繪圖始終使用1：1比例。為改變圖樣的大小，可在打印時設置不同比例或者利用圖紙空間內設置不同比例的視口。 在繪圖前要確定好打印比例，這樣覺得按相應比例設置字高、標注樣式、圖塊比例、多段線寬度等，保證不同比例圖紙打印效果一致。不同的打印設置效果就不同，詳見下圖對比。

6、需精確繪圖時，可使用柵格捕捉功能，并將柵格捕捉間距設為適當?shù)臄?shù)值。更多情況下使用對象捕捉或在繪制時直接輸入長度或相對坐標。

7、可以直接在模型空間中將圖框和圖形繪在一起，也可以在布局空間中插入圖框，利用視口排布模型空間的圖形。如果用布局空間，建議一個布局只放一個圖框，并設置并保存好合理的頁面設置，以后打印時就不必再重復設置了。

8、將一些常用設置，如圖層、標注樣式、文字樣式、柵格捕捉等內容設置在一圖形模板文件中（即另存為*.dwt文件），以后繪制新圖時，可在創建新圖形向?qū)е袉螕簟笆褂媚０濉眮泶蜷_它，并開始繪圖。

9、經過上述設置，可以自定義自己經常用得到的圖形模版，如A4\A3等，還可以定義標題欄等，下次繪圖就可以直接調用已經設置好的模板，直接畫圖了。

注意事項：

1、圖層、文字、標注等設置盡量按照國家標準來進行設置，便于他人看圖和交流。

2、為不同類型的圖元對象設置不同的圖層、顏色及線寬，而圖元對象的顏色、線型及線寬都應由圖層控制（BYLAYER）。對象的顏色和線寬屬性可以影響打印效果，因此要合理規劃，以保證打印時能得到合理效果。

3、對于有名對象，如視圖、圖層、圖塊、線型、文字樣式、打印樣式等，命名時不僅要簡明，而且要遵循一定的規律，以便于查找和使用。

以上就是CAD建立模板的教程，可用于快速畫圖。
