CAD二維圖不共面的解決辦法
CAD二維圖不共面怎么解決?CAD繪制二維圖紙,應該是在同一個平面的,但是,由于坐標定義,導入圖塊或引入別人的圖形等原因,經常會出現繪制的二維圖形不共面問題。出現圖形不共面問題,該怎么解決呢?下面分享CAD二維圖不共面的解決辦法。

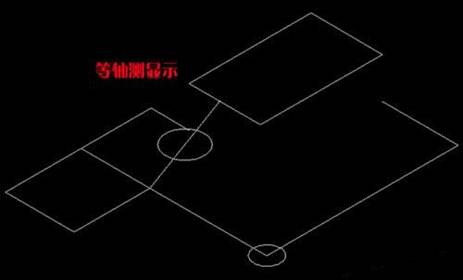

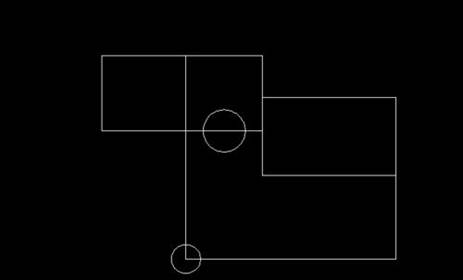

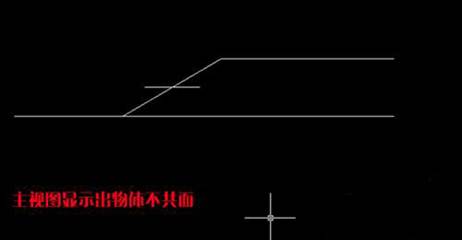

1、打開CAD,本例中平面圖形在頂視圖看沒什么問題,但進入到立面中就發現圖形不共面。
方法一:
1、利用Express擴展工具將物體放置到同一平面。首先進入頂視圖,選擇Express擴展工具,選擇Modify——Flatten Objects展平物體
2、 選擇物體,確定(確定兩次,第二次是確認是否去除隱藏線),完成。在前視圖可見圖形已經共面
方法二:

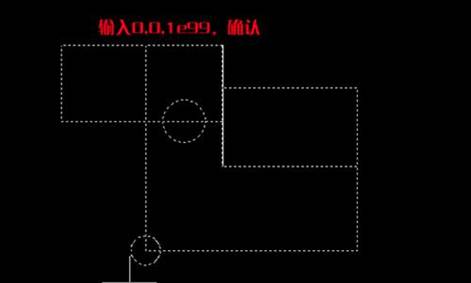

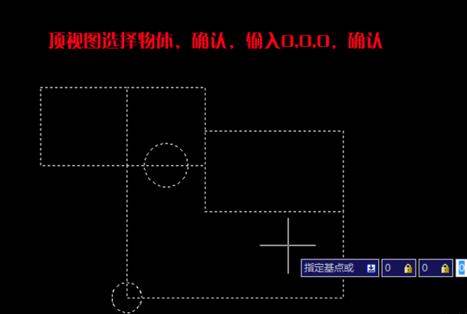

1、使用移動工具實現共面?;氐巾斠晥D,首先使用移動工具,選擇物體——確認——輸入0,0,0(從原點出發)——確認——再輸入0,0,1e99(向上移動到正無窮)——確認
2、再次使用移動工具,選擇物體——確認——輸入0,0,0(從原點出發)——確認——再輸入0,0,-1e99(向下移動到正無窮)——確認

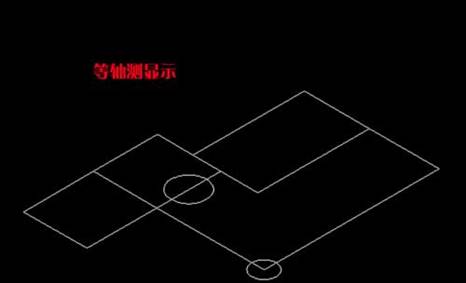

3、再次進入立面視圖,可以發現,繪制的二維圖形被放置到一個平面上
注意事項:這兩種方法對于三維物體也有效,有圖塊請先炸開后執行。以上就是CAD二維圖不共面的解決辦法,希望大家喜歡!
推薦閱讀:CAD快捷鍵
