CAD圖紙設置不等比例縮放的教程

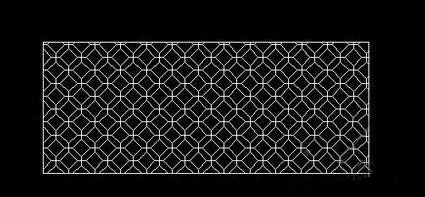

CAD圖紙怎么不等比例縮放?如下圖所示,想要將以下的圖紙按Y軸縮放,該如何操作呢?CAD怎么才能不按照比例縮放呢?下面我們一起來看看詳細的教程。



CAD圖紙設置不等比例縮放的教程

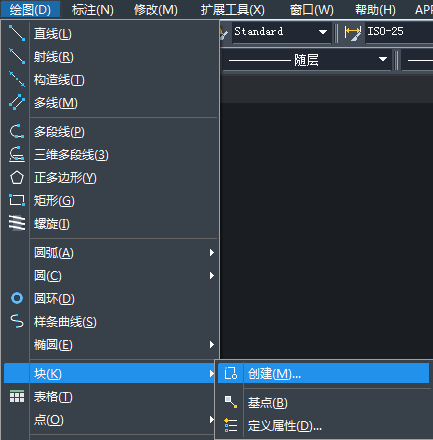

1、將這個圖案自定義成塊,點擊:繪圖→塊→創建,快捷鍵b。

CAD圖紙設置不等比例縮放的教程

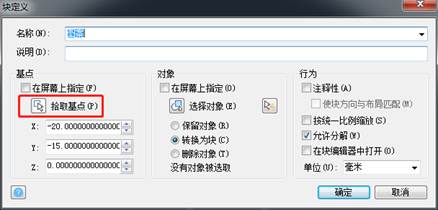

2、自定義塊時,需要先選中圖案的基點,便于作圖方便。如果不選,默認是坐標原點。

CAD圖紙設置不等比例縮放的教程

3、給圖案名一個名稱,然后點擊確定



5、雙擊一下剛才命名的圖案,發現這個圖案已經成塊了

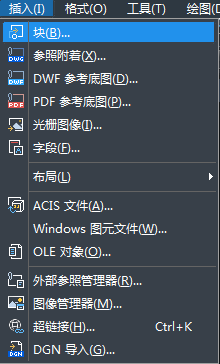

6、點擊:插入→塊,如圖所示

CAD圖紙設置不等比例縮放的教程

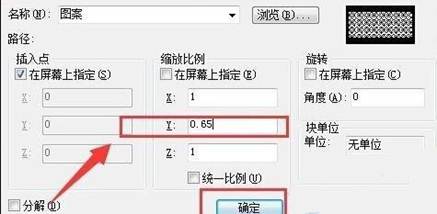

7、彈出如圖所示對話框,找到縮放比例。想要縮放的是Y軸,將Y軸的比例調小即可,設置好比例后,點擊確定。

CAD圖紙設置不等比例縮放的教程

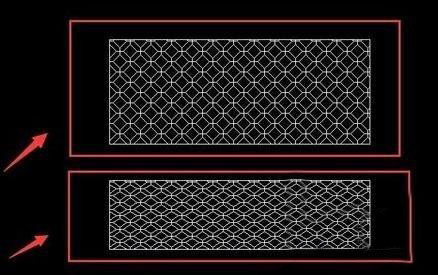

8、如圖所示對比效果,可以看到Y(jié)軸的比例成功縮小。

CAD圖紙設置不等比例縮放的教程



這里我們學習了CAD只縮放Y軸的教程,也就是不等比例縮放,希望大家喜歡!
