CAD圖形怎么按任意指定角度旋轉



CAD圖形怎么按任意指定角度旋轉?CAD制圖時常常需要對圖塊進行旋轉,但是旋轉的角度又不一定是整數,任意比例縮放也可用進行任意角度旋轉,但是最常用的還是下面要分享的這種方法。下面我們來看看cad中將對象進行任意角度旋轉的方法。

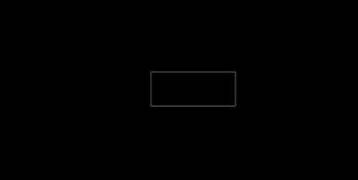

1、打開CAD,繪制需要旋轉的圖形。

CAD圖形怎么按任意指定角度旋轉

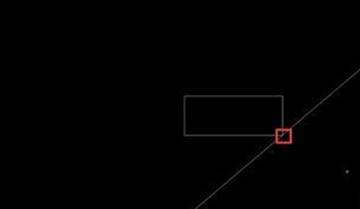

2、指定旋轉后的角度。將需要旋轉的圖形移動到斜線上,使一個角點與其相交。

CAD圖形怎么按任意指定角度旋轉

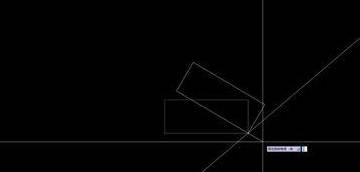

3、輸入“RO”命令進行旋轉。

CAD圖形怎么按任意指定角度旋轉

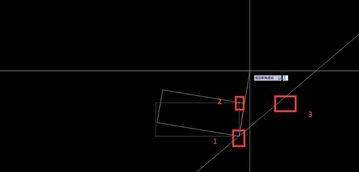

4、點擊相交的角點后,輸入"R"命令,按圖示依次點擊三個點。第三點可以點在直線的任意位置上。

CAD圖形怎么按任意指定角度旋轉

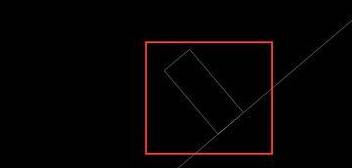

5、旋轉后的圖形如下。

CAD圖形怎么按任意指定角度旋轉



以上就是CAD旋轉任意指定角度的方法,希望大家喜歡。
