CAD利用鏡像命令畫軸對稱圖形



CAD如何利用鏡像命令畫軸對稱圖形?CAD中的鏡像功能可以仿制圖形,使用方法很簡單,下面我們就來看看鏡像命令的使用方法。

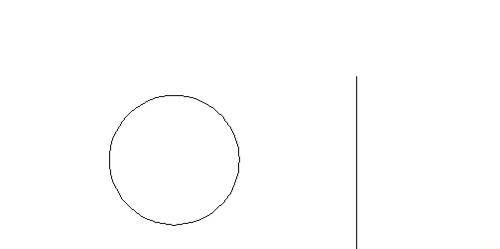

1、今天以兩圓形關于直線對稱為例,進行講解。打開CAD軟件,畫一個圓和一條直線,如圖所示。

CAD利用鏡像命令畫軸對稱圖形

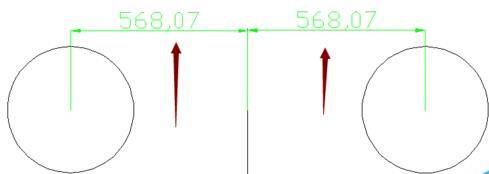

2、對于圓關于直線對稱的繪制,最原始的方法就是在直線兩側分別畫圓形,圓心到直線的距離均相等即為對稱。

CAD利用鏡像命令畫軸對稱圖形

3、那我們另一種方法就是使用鏡像特征進行圖形繪制,我們在CAD菜單欄中找到修改命令,在修改命令里找到鏡像。

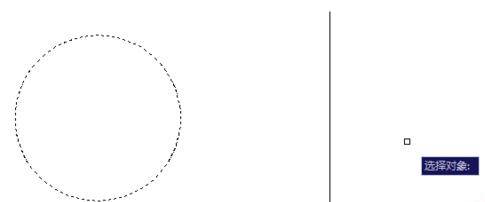

4、點擊鏡像,彈出選擇對象的對話框。左鍵點擊圓形,將圓形選中。



CAD利用鏡像命令畫軸對稱圖形

5、選中圓形即要鏡像的圖形后點擊回車鍵,彈出指定鏡像線的對話框,首先指定鏡像線的第一點,然后彈出指定鏡像線的第二點。



6、選定鏡像的第二點,即第一點與第二點組成鏡像直線,彈出是否刪除原對象對話框,即是否刪除你要鏡像的那個圖像,現在我們需要畫的是兩個圓關于直線對稱,原對象肯定不能刪除。根據提示'N'為不刪除原對象

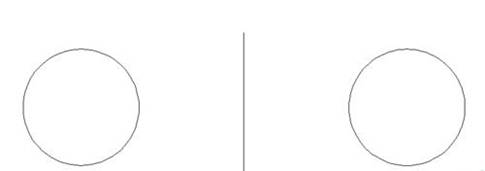

7、然后點擊回車鍵,即可完成圓形關于直線的對稱。

CAD利用鏡像命令畫軸對稱圖形



在使用CAD進行繪圖時,我們需要掌握鏡像功能,這樣可以加速我們繪圖的過程。
