CAD畫一個導線點圖標的教程



CAD怎么畫一個導線點圖標?上一節我們介紹了水準點圖標的繪制方法,這里介紹導線點的圖標繪制方法,很簡單,大體相同,給大家參考一下。下面我們來看看具體的操作過程。

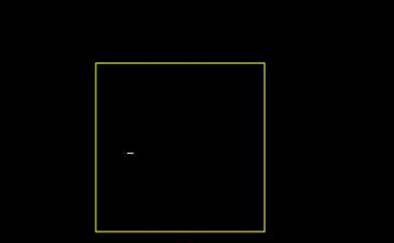

1、打開CAD,作一個正方形。

CAD畫一個導線點圖標的教程

2、做它的對角線。

CAD畫一個導線點圖標的教程

3、輸入節點命令“po”,回車,指定對角線交點為節點位置。

CAD畫一個導線點圖標的教程

4、刪除對角線,留下節點。添加標注,完成繪制。

CAD畫一個導線點圖標的教程



以上就是CAD繪制導線點的教程,在畫完一個圖,添加標注才完整哦。
