CAD怎么使用塊標注粗糙度



CAD怎么使用塊標注粗糙度?cad中想標注粗糙度,該怎么操作呢?今天我們就來看看使用塊來標注的教程,詳情如下。

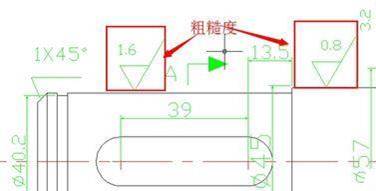

1、首先,我們看下粗糙度的符號,如圖

CAD怎么使用塊標注粗糙度

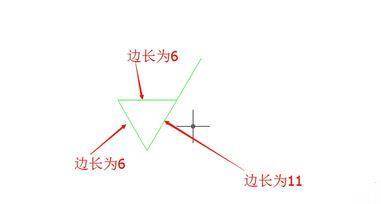

2、在空白處畫出粗糙度符號,夾角為60°。

CAD怎么使用塊標注粗糙度

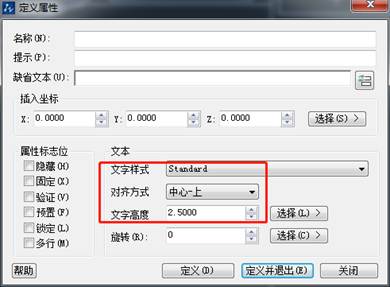

3、畫出后,點擊繪圖→塊→定義屬性,彈出屬性定義對話框。選擇如下參數

對正:中心-上

文字樣式:Standard

文字高度:2.5

CAD怎么使用塊標注粗糙度

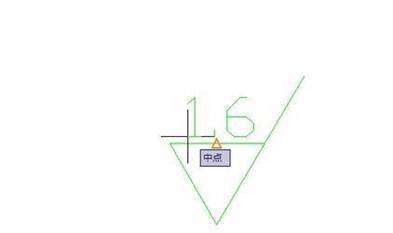

4、插入數字

CAD怎么使用塊標注粗糙度

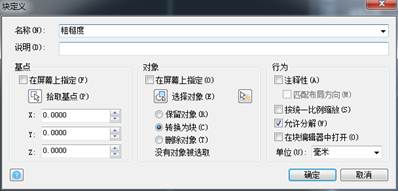

5、接下來創建塊。繪圖→塊→創建,彈出塊定義對話框。名稱:粗糙度,拾取插入點;選擇對象為整個圖形

CAD怎么使用塊標注粗糙度

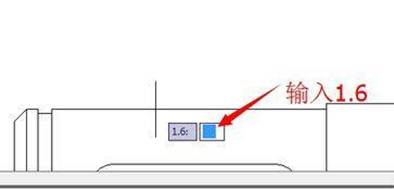

6、創建成功后進行插入:點擊插入,選擇粗糙度。選擇放置的位置;輸入數值

CAD怎么使用塊標注粗糙度

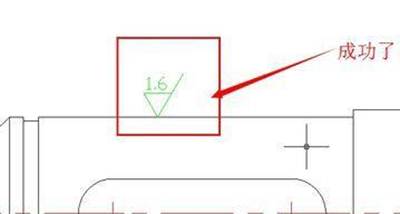

7、成功插入粗糙度,結果如圖。

CAD怎么使用塊標注粗糙度



以上就是CAD利用塊來標注粗糙度的教程,很簡單,大家可以嘗試操作一下哦。





推薦閱讀:CAD制圖初學入門

推薦閱讀:CAD布局
